VisKon Treppe

VisKon Treppe – NAJŁATWIEJSZY i NAJSZYBSZY parametryczny program CAD 3D do projektowania schodów drewnianych!

Architektur Treppe (Wersja architektoniczna)

dla projektantów

980,00 €

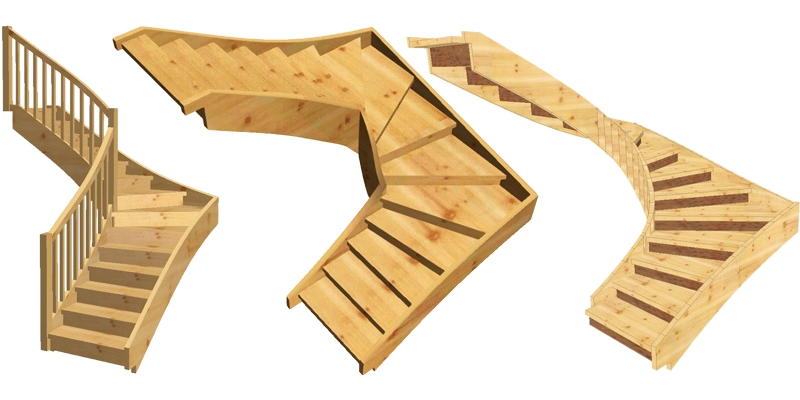

Architektur Treppe
Odpowiednie dla:

Projektowanie architektoniczne drewnianych schodów, zapewniające dokładne modele dla stolarzy i cieśli

Treppe Fertigung (Wersja dla stolarstwa/cieśli)

dla cieśli, stolarzy i budowniczych schodów

1980,00 €

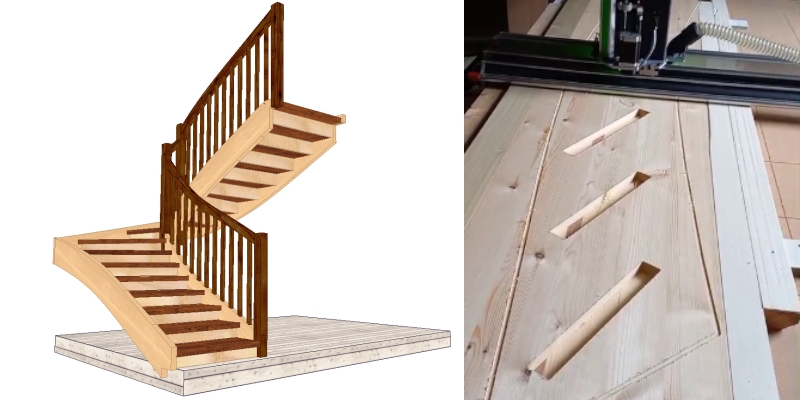

VisKon Treppe Fertigung
Odpowiednie dla:

Projektowania i produkcji drewnianych schodów, uzyskiwania rysunków technicznych/plików produkcyjnych.

VisKon Treppe to kompletne narzędzie, które jest tak szybkie i łatwe w użyciu, że staje się nieodzowne. Tak właśnie je zaprojektowaliśmy. Wybierz rodzaj schodów, które chcesz stworzyć, a w ciągu kilku minut będziesz mieć wszystko, czego potrzebujesz do cięcia.

Produktflyer

Zamów schody VisKon tutaj!

Zamów

Architektur Treppe (wersja architektoniczna)

VisKon Treppe zawiera wszystkie funkcje opisane szczegółowo na stronie poświęconej wersji bezpłatnej Scalinata
(nie powtarzamy ich tutaj). Zachęcamy do zapoznania się również z tą stroną.

Narzędzia do swobodnego rysowania i tworzenia wielu belek (np. tworzenie słupków czołowych i tralek)

Narzędzia do swobodnego rysowania i tworzenia wielu belek (np. tworzenie słupków czołowych i tralek)

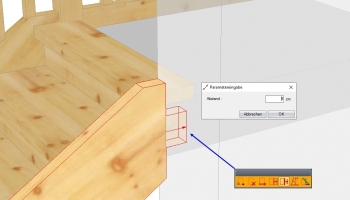

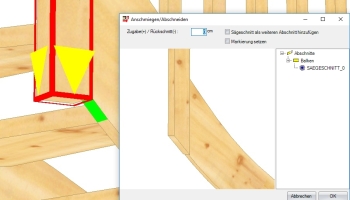

Wydłuż / Skróć: Jednym kliknięciem słupek balustrady zostanie przycięty zgodnie z zaznaczonym zielonym obszarem.

Wydłuż / Skróć: Jednym kliknięciem słupek balustrady zostanie przycięty zgodnie z zaznaczonym zielonym obszarem.

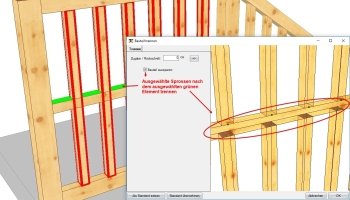

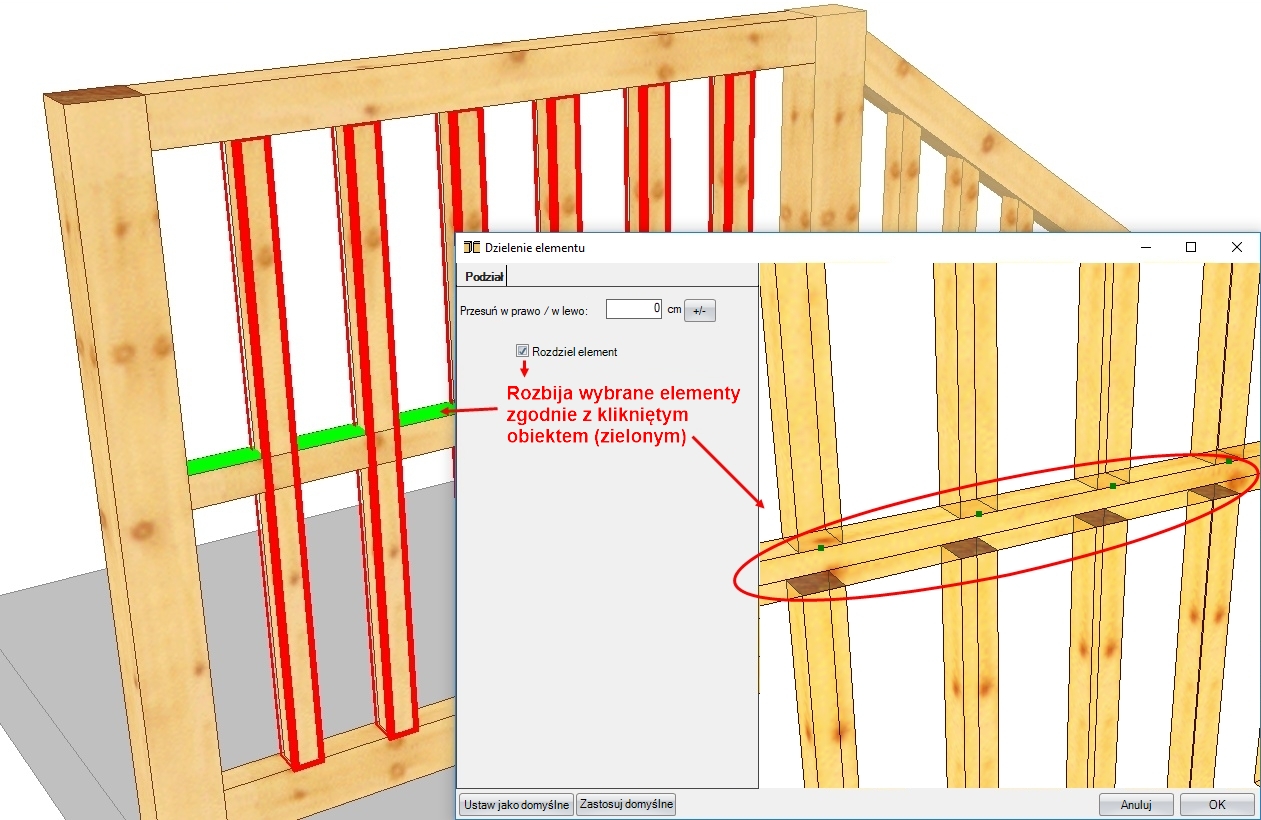

Narzędzie dzielenie elementów, służące do dzielenia tralek na dwie części

Narzędzie dzielenie elementów, służące do dzielenia tralek na dwie części

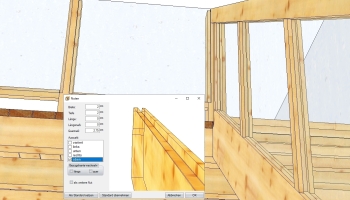

Bezpłatne narzędzie wpust (np. do szklenia)

Bezpłatne narzędzie wpust (np. do szklenia)

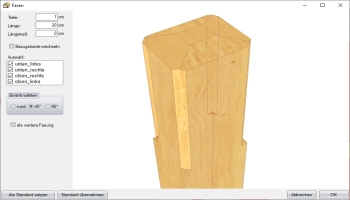

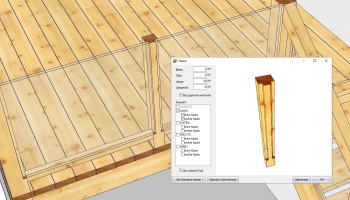

Narzędzie do fazowania

Narzędzie do fazowania

Narzędzia do regulacji wielokątów

Narzędzia do regulacji wielokątów

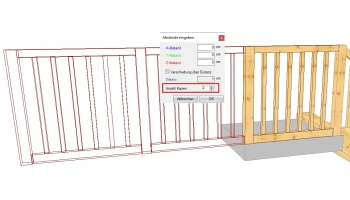

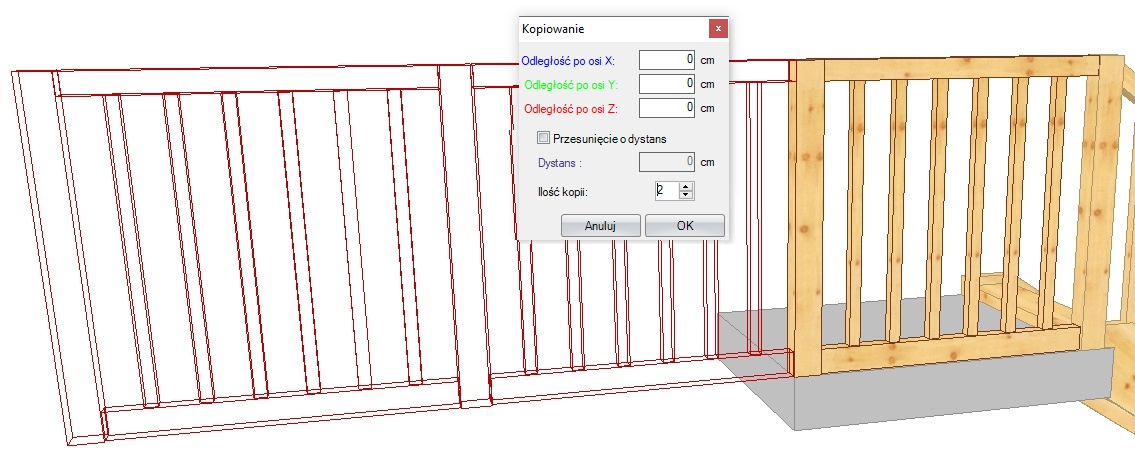

Narzędzie do tworzenia wielu kopii

Narzędzie do tworzenia wielu kopii

Każdy widok za jednym kliknięciem: plany pięter, przekroje, widoki elewacji i perspektywy

Każdy widok za jednym kliknięciem: plany pięter, przekroje, widoki elewacji i perspektywy

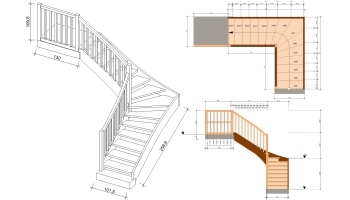

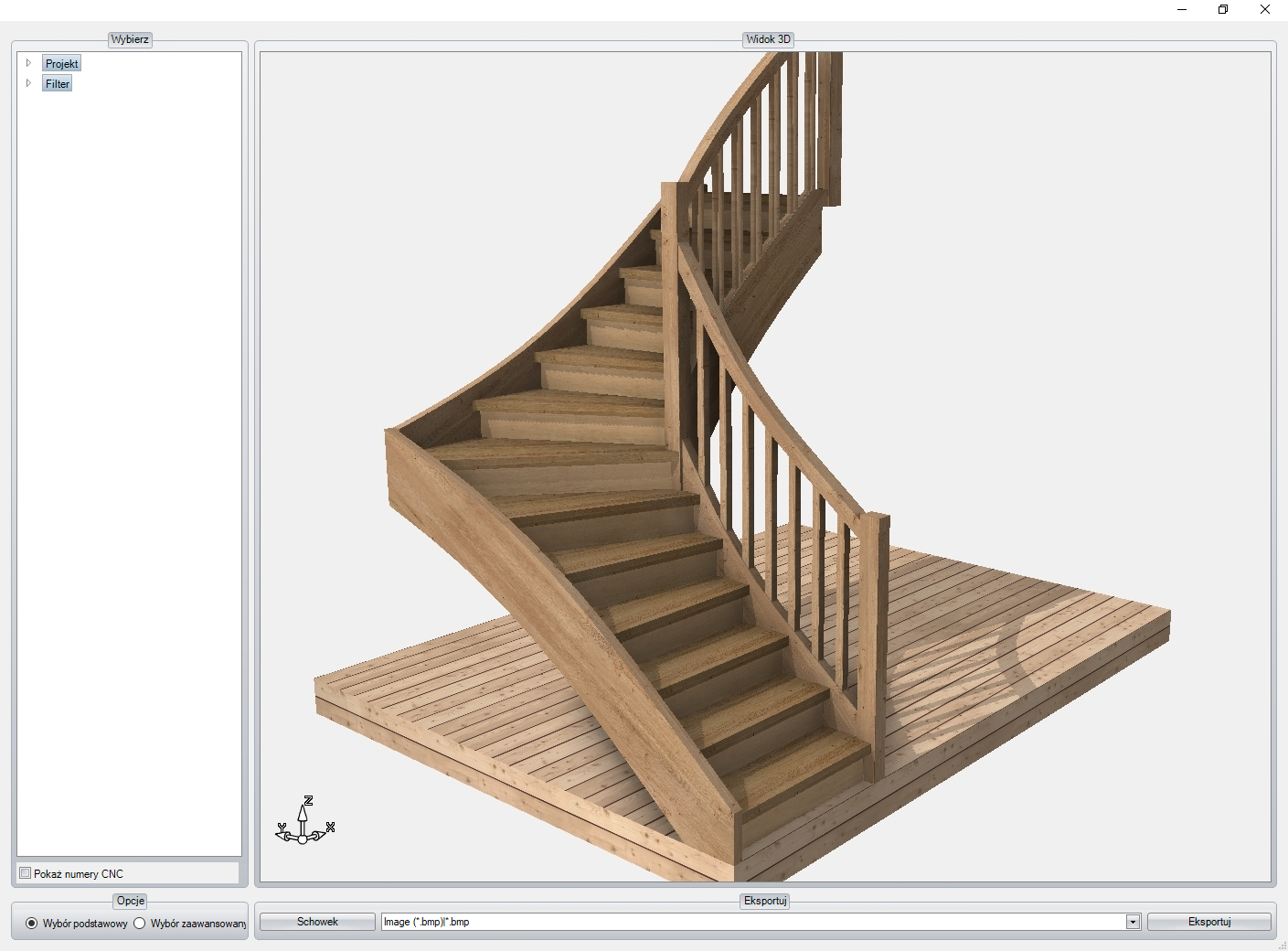

Renderowanie jako obrazy i eksportowanie do formatu 3D WebGL (HTML), PDF itp.

Renderowanie jako obrazy i eksportowanie do formatu 3D WebGL (HTML), PDF itp.

Rendering as images and exporting to 3D WebGL (HTML), PDF, etc.

Rendering as images and exporting to 3D WebGL (HTML), PDF, etc.

  • Efektywne i szczegółowe planowanie klatek schodowych w nowych lub istniejących budynkach

  • Asystent schodów (kreator) do tworzenia schodów o pożądanym typie

  • Dodatkowe narzędzia, takie jak okna/drzwi, belki, masywne sufity, pozwalają zaplanować schody bez pominięcia żadnych szczegółów, takich jak wysokość prześwitu.

  • Wspólny i inne szczegóły dotyczące produkcji

  • Typ schodów (biegi):
    Proste, L lub U z podestem/podestami, L lub U z obrotem, U z podwójnym podestem, U (podwójne biegi L)

  • Opcjonalne zaokrąglanie i narożniki słupków czołowych

  • Obliczanie wymiarów stopni (stosunek wysokości przednóżka do szerokości podnóżka) zgodnie z wzorem Blondela 2h+s (2 wysokości przednóżka + szerokość podnóżka)

  • Ręczna optymalizacja stopni

  • Narzędzia do regulacji wielokątów: Edytuj/Przesuń punkty (wierzchołki) i krawędzie

  • Tworzenie podłogi i sufitu (płyty)

  • Konstrukcja: Narzędzia do tworzenia pojedynczych i wielokrotnych belek umożliwiają tworzenie balustrad (słupków czołowych i tralek). Można to zrobić, śledząc płyty i/lub rysując linie pomocnicze 3D

  • Narzędzia do edycji/pracy: Wydłuż / Skróć, Dzielenie elementów, Wpust, Przylga, Zafazowanie, Wybór materiałów, Pojedyncza/Wielokrotna kopia, Obrót / Przesuwanie, Wytyczne 3D

  • Automatyczne obliczenia długości i powierzchni bezpośrednio w 3D dla lepszej kontroli

  • Widoki 2D: plan piętra, widoki elewacji i przekroje poprzeczne

  • Swobodne wymiarowanie w widokach 2D

  • Eksport wszystkich widoków do formatu PDF za pomocą jednego kliknięcia myszką

  • Interfejs:
    Bezpośredni import z: ArCon, BIM (IFC), ViCADo…
    Eksport: Collada (DAE), BIM (IFC)

Nadaje się do projektowania drewnianych schodów

Więcej informacji można znaleźć w broszurze


Architektur Treppe

Treppe Fertigung (Wersja dla stolarstwa/cieśli)

Zawiera wszystkie funkcje Architektur Treppe (wersja architektoniczna). .

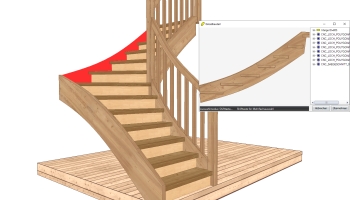

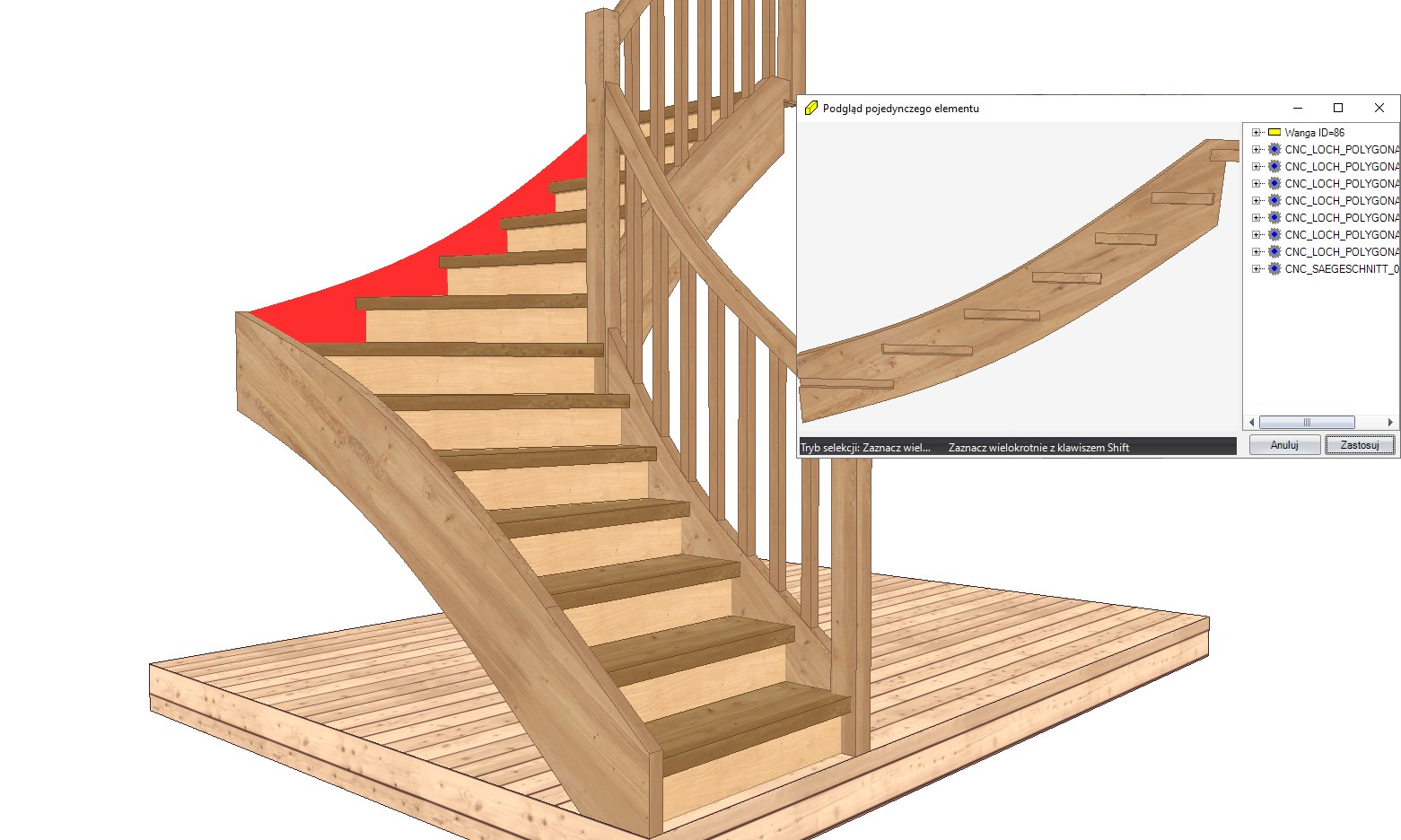

Połączenia schodów: Polecenie tworzy czopy i gniazda w wangach przy stopniach i/lub podstopnicach.

Połączenia schodów: Polecenie tworzy czopy i gniazda w wangach przy stopniach i/lub podstopnicach.

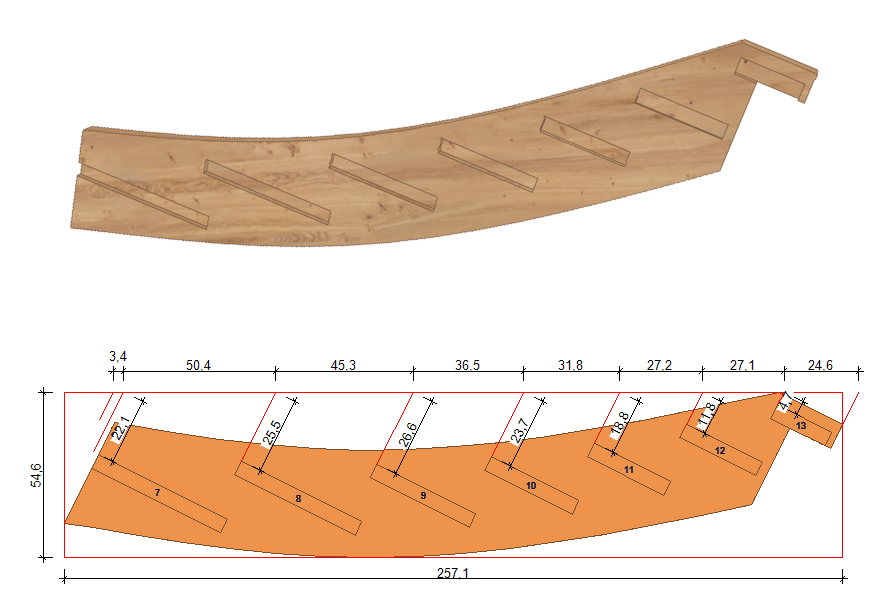

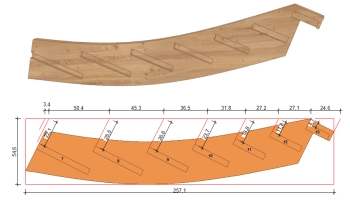

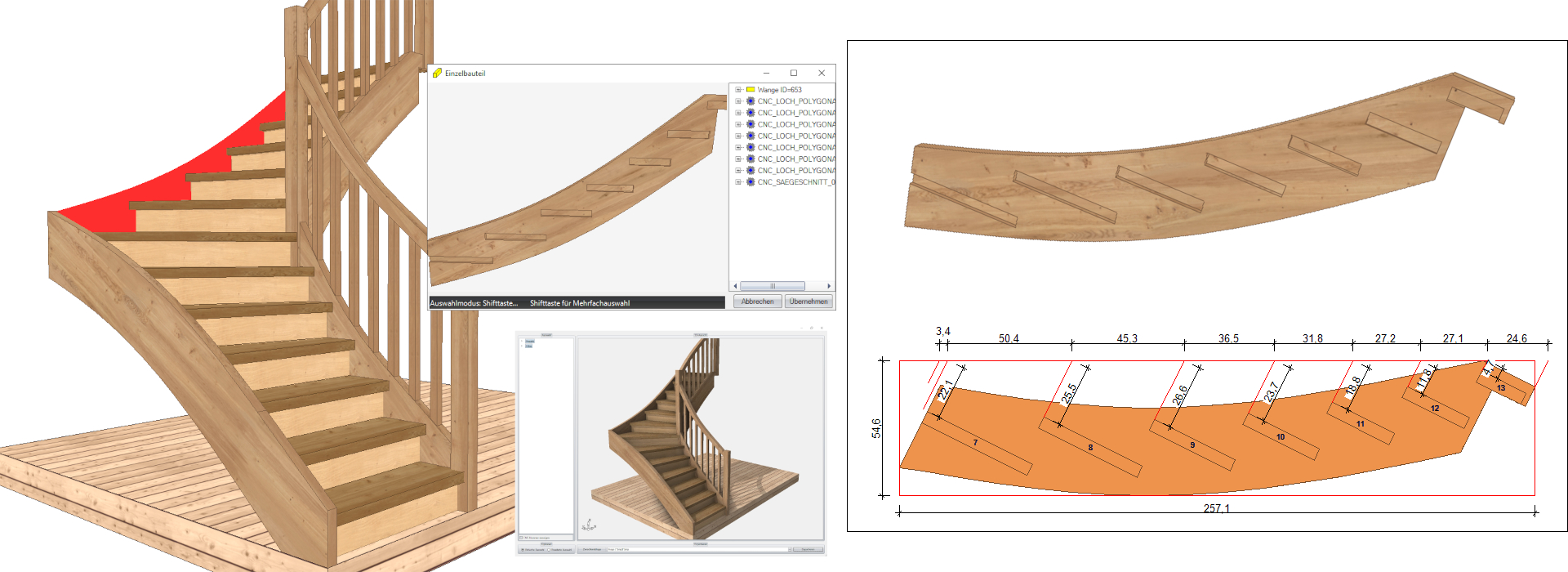

Automatyczne rysunki techniczne do rozpoczęcia produkcji

Automatyczne rysunki techniczne do rozpoczęcia produkcji

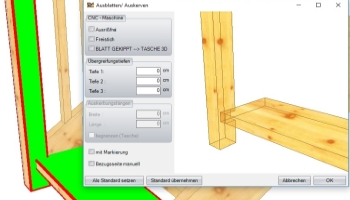

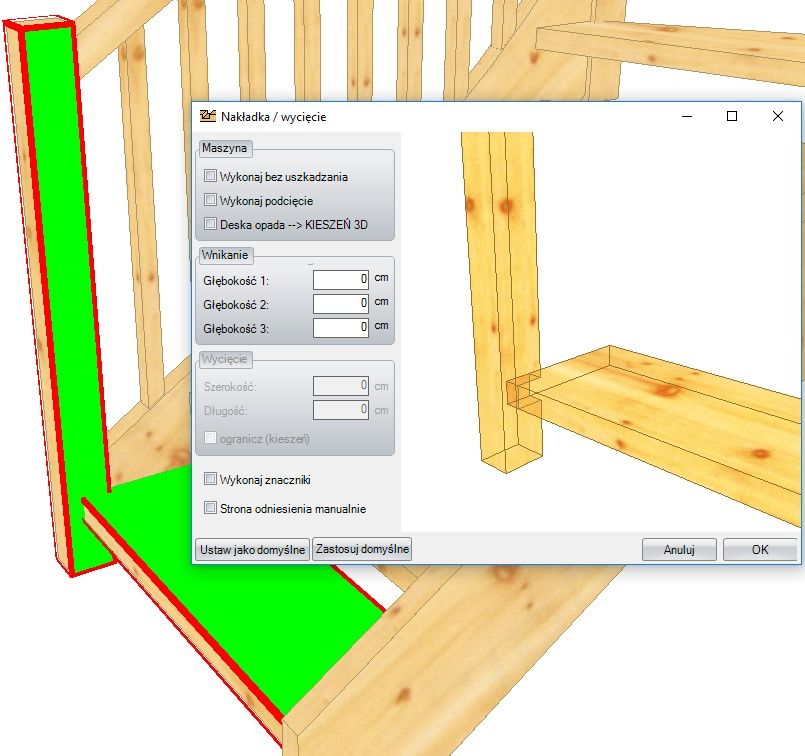

Pojedyncze połączenia na zakładkę (np. do połączenia słupa ze stopniem)

Pojedyncze połączenia na zakładkę (np. do połączenia słupa ze stopniem)

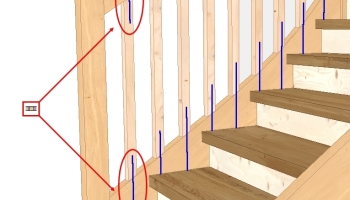

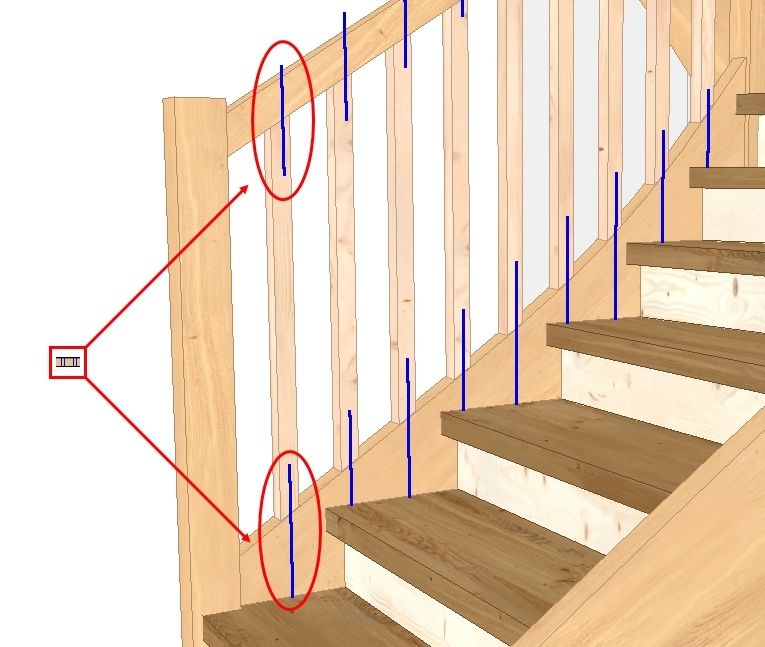

Swobodne znakowanie (np. w celu ułatwienia wiercenia tralek balustrady)

Swobodne znakowanie (np. w celu ułatwienia wiercenia tralek balustrady)

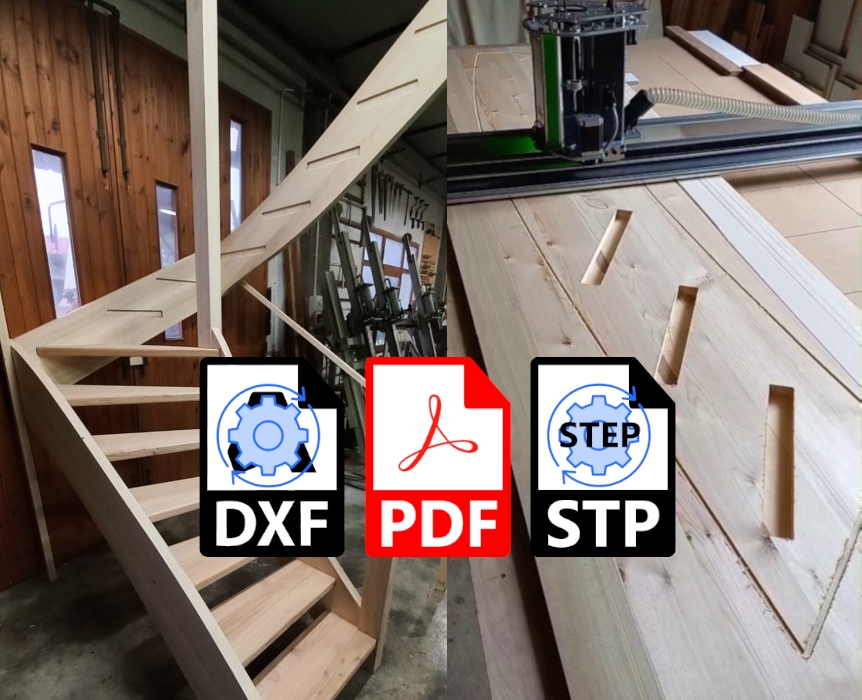

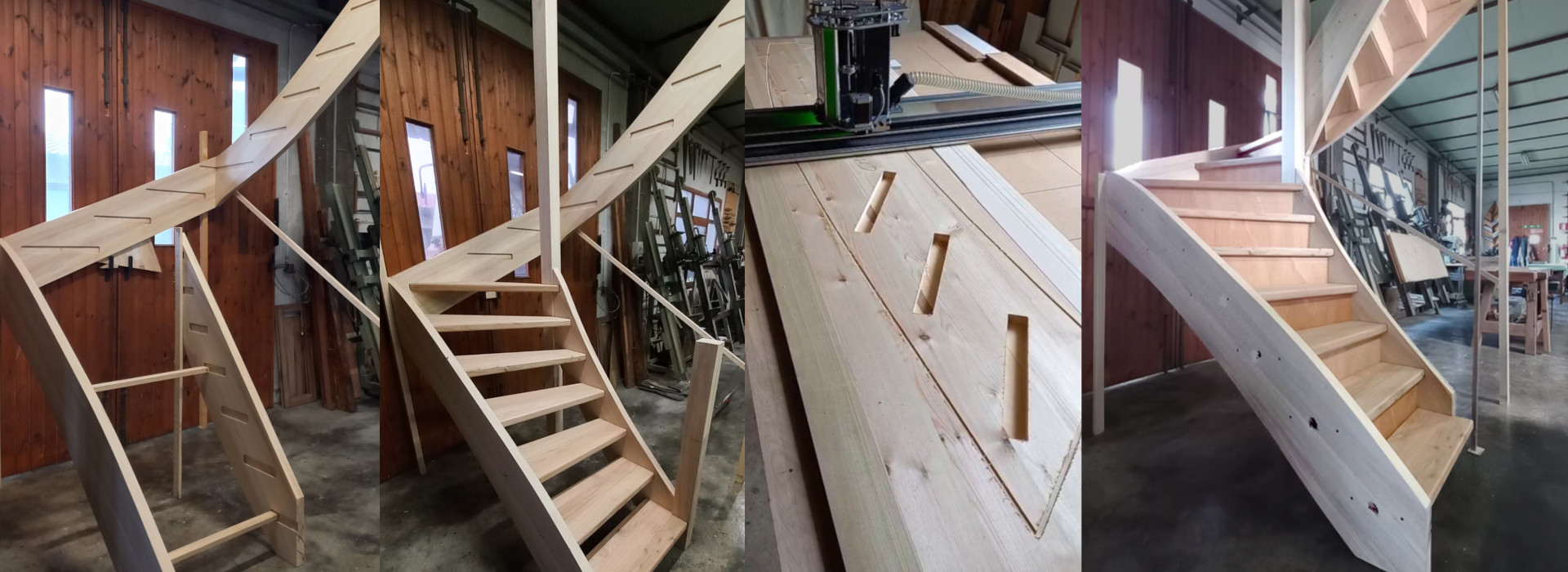

Eksport plików DXF/DWG, PDF, STEP dla maszyn CNC

Eksport plików DXF/DWG, PDF, STEP dla maszyn CNC

  • Eksport DXF/DWG, PDF, STEP

  • Okrągłe tralki

  • Automatyczne wymiarowanie stopni i wangi

  • Wyjście skalowanych rysunków (w tym wydruków w skali 1:1)

  • Różnorodne funkcje do przetwarzania 2D i wymiarowania

  • Niestandardowe widoki rysunków dla pojedynczego lub wielokrotnego wyboru oraz z ręcznym lub automatycznym odniesieniem do płaszczyzny. Ten wybór tworzy globalne widoki niestandardowe lub rysunki techniczne z automatycznym wymiarowaniem stopni i wangi.

  • Wyświetlanie linii biegu schodów i numeracji stopni na rysunkach planów pięter

  • Automatyczne tworzenie połączeń (czopów i gniazd) w wangach przy stopniach i podstopnicach

  • Połączenie zakładkowe i swobodne znakowanie do rysunków technicznych 2D (np. w celu ułatwienia wiercenia tralek balustrady)

Odpowiedni do projektowania i produkcji drewnianych schodów

Więcej informacji można znaleźć w broszurze


Treppe Fertigung
