LigniKon - Oprogramowanie 3D-CAD do konstrukcji drewnianych zaprojektowane specjalnie dla stolarzy

LigniKon Small

RAMA DREWNIANA I JEJ MONTAŻ (ABBUND)

8,50 € na miesiąc

LigniKon Small

Nadaje się do projektowania i produkcji dachów i innych konstrukcji drewnianych

LigniKon Large

SAMONOSZĄCA RAMA DREWNIANA I MONTAŻ (ABBUND)

35,00 € na miesiąc


LigniKon Large

Nadaje się do projektowania i produkcji dachów, wiat samochodowych, pergoli, altan, drewnianych tarasów/werand z pokryciem, samonośnych konstrukcji drewnianych ze specjalnymi usztywnionymi ścianami szkieletowymi i innych konstrukcji drewnianych.

LigniKon XL

SPECJALNE KONSTRUKCJE DREWNIANE, KRATOWNICE I MONTAŻ (ABBUND)

41,00 € na miesiąc

LigniKon XL

Nadaje się do projektowania i produkcji prostych i złożonych dachów (np. wielosegmentowych i krzyżujących się, z kratownicami itp.), wiat samochodowych, pergoli, altan, drewnianych tarasów/werand z kompletnym zadaszeniem, samonośnych konstrukcji drewnianych ze specjalnie usztywnionymi ścianami szkieletowymi, pawilonów, stajni, szop rolniczych, kratownic, innych konstrukcji drewnianych i/lub stalowych.

LigniKon to idealne oprogramowanie dla małych i średnich cieśli i stolarzy, którzy muszą projektować, ciąć i montować drewnianą konstrukcję specjalnych samonośnych dachów i konstrukcji drewnianych. Możliwe rodzaje pokryć dachowych wahają się od prostych do zaawansowanych, być może składających się z innych uzupełniających pokryć dachowych, które można ze sobą łączyć, lub z dodatkowych i specyficznych elementów, takich jak lukarny (różnych typów), kominy lub różne nawisy o dowolnej geometrii. Każdy z tych elementów wpływa (automatycznie) na całą konstrukcję, ściśle przestrzegając zasad stolarskich przetestowanych w oprogramowaniu WETO.

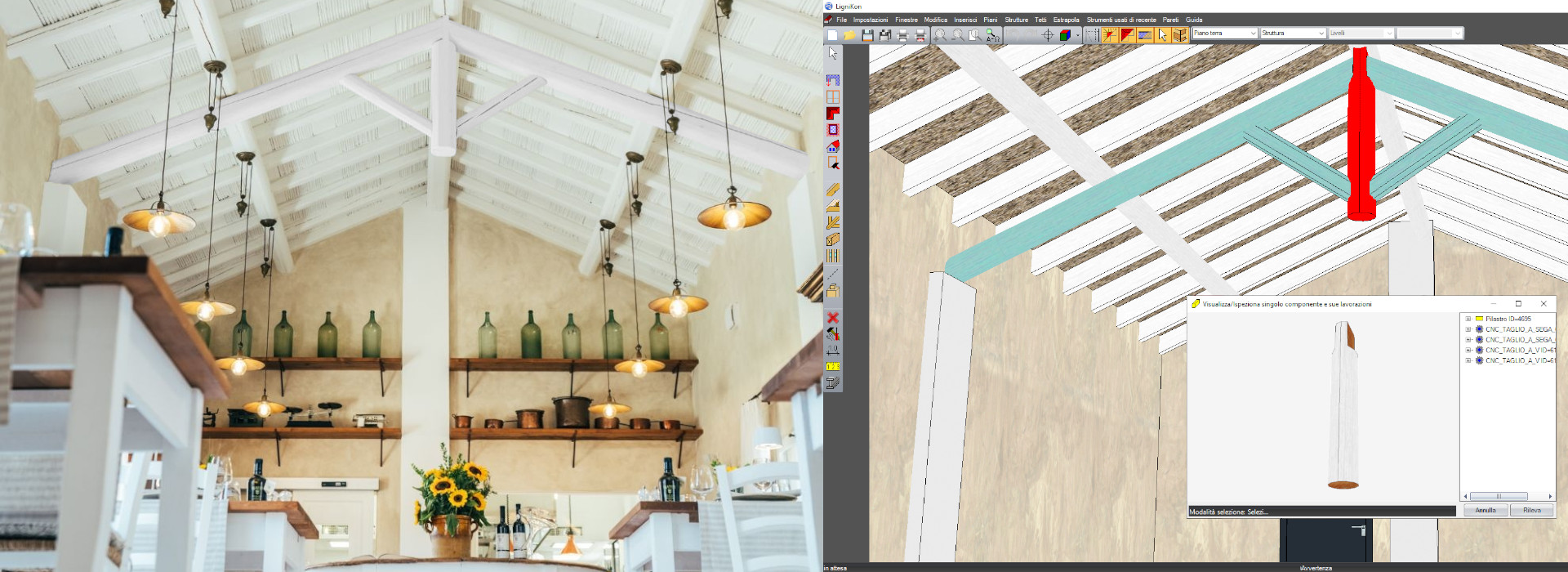

Podobnie, konstrukcje samonośne mogą być proste lub bardziej złożone – wystarczy ustawić odpowiednią liczbę Słup, Stężenie, Podwalina/Rygiel, Stężenie. Wszystko to odbywa się w dobrze zaprojektowanym środowisku pracy 3D, którego obsługa jest łatwa, ponieważ cieśla nie ma czasu do stracenia i chce być gotowy do pracy od samego początku, uzyskując rysunki techniczne, szacunki i automatyczne listy elementów drewnianych. W rzeczywistości narzędzia robocze LigniKon są uzupełnione interaktywnymi diagramami, które pojawiają się automatycznie w zależności od kontekstu i odzwierciedlają klasyczną strukturę drewnianych budynków oraz sposób myślenia i pracy cieśli, którzy muszą je tworzyć.

Zapytanie dotyczące programu LigniKon!

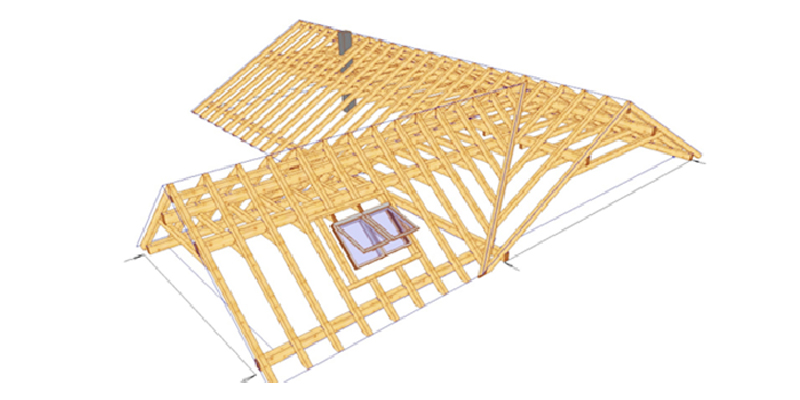

LigniKon Small

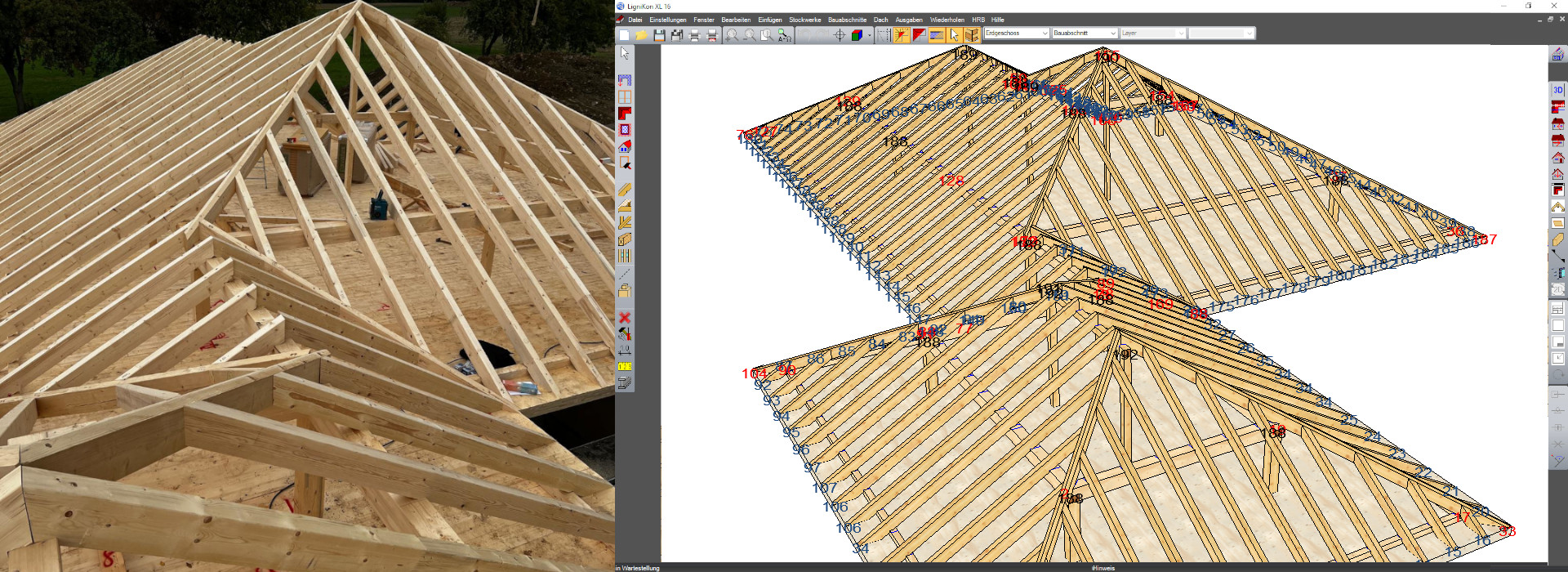

  • Zaawansowani kreatorzy dachów i lukarn
    do szybkiego i łatwego tworzenia prostych lub złożonych dachów zgodnie z zasadami ciesielstwa, poprzez ustawianie spadków, okapów, pomiarów dachu, przekrojów i wymiarów belek głównych (płatwie stopowe, płatwie środkowe i płatwie kalenicowe), krokwi i łat.

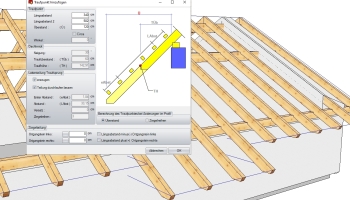

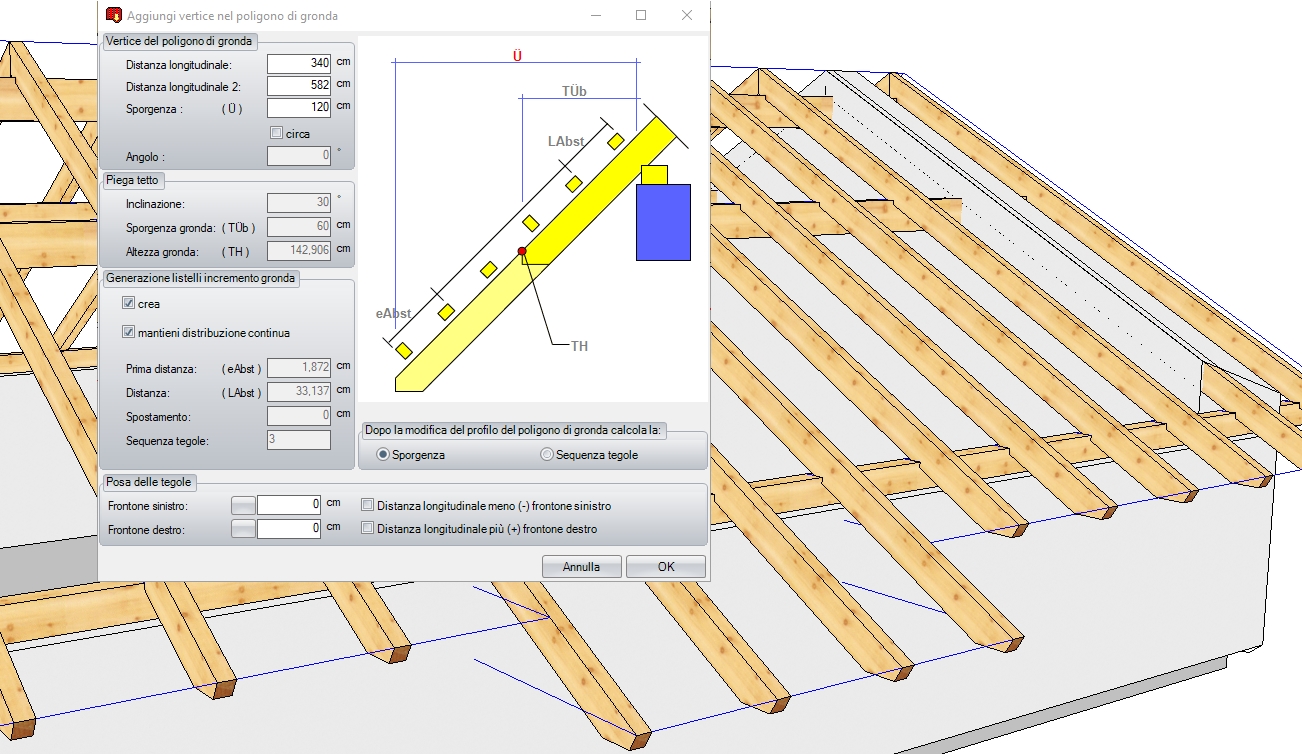

  • Edytor okien dachowych, kominów i okapów
    z automatyczną regulacją drewnianej ramy (automatyczne belki nośne) w celu ich dostosowania

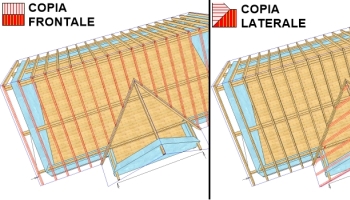

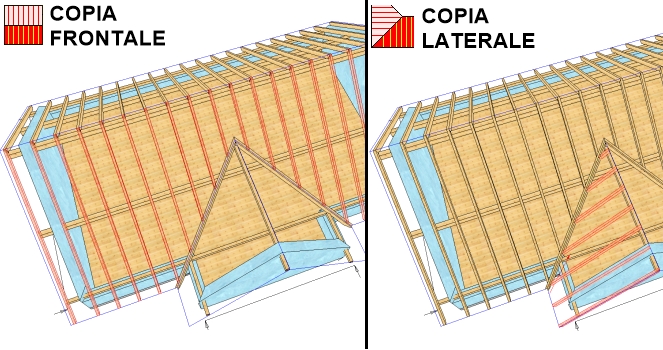

  • Ostrożne wstawianie rozpórek i łańcuchów poprzez ustawienie samodostosowującej się (dynamicznej) lub stałej (wymuszonej) interosi

  • Precyzyjne rozmieszczenie krokwi i kleszczy/jętki poprzez ustawienie autoadaptacyjnego (dynamicznego) lub stałego (wymuszonego) rozstawu osi

  • Automatyczna krokiew biodrowa i dolinowa

  • Zaprojektowany do pracy parametrycznej i bezpośredniej w 3D (a także w 2D) oraz w celu oszczędności czasu i ułatwienia pracy

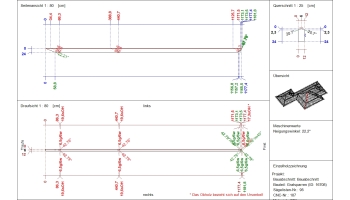

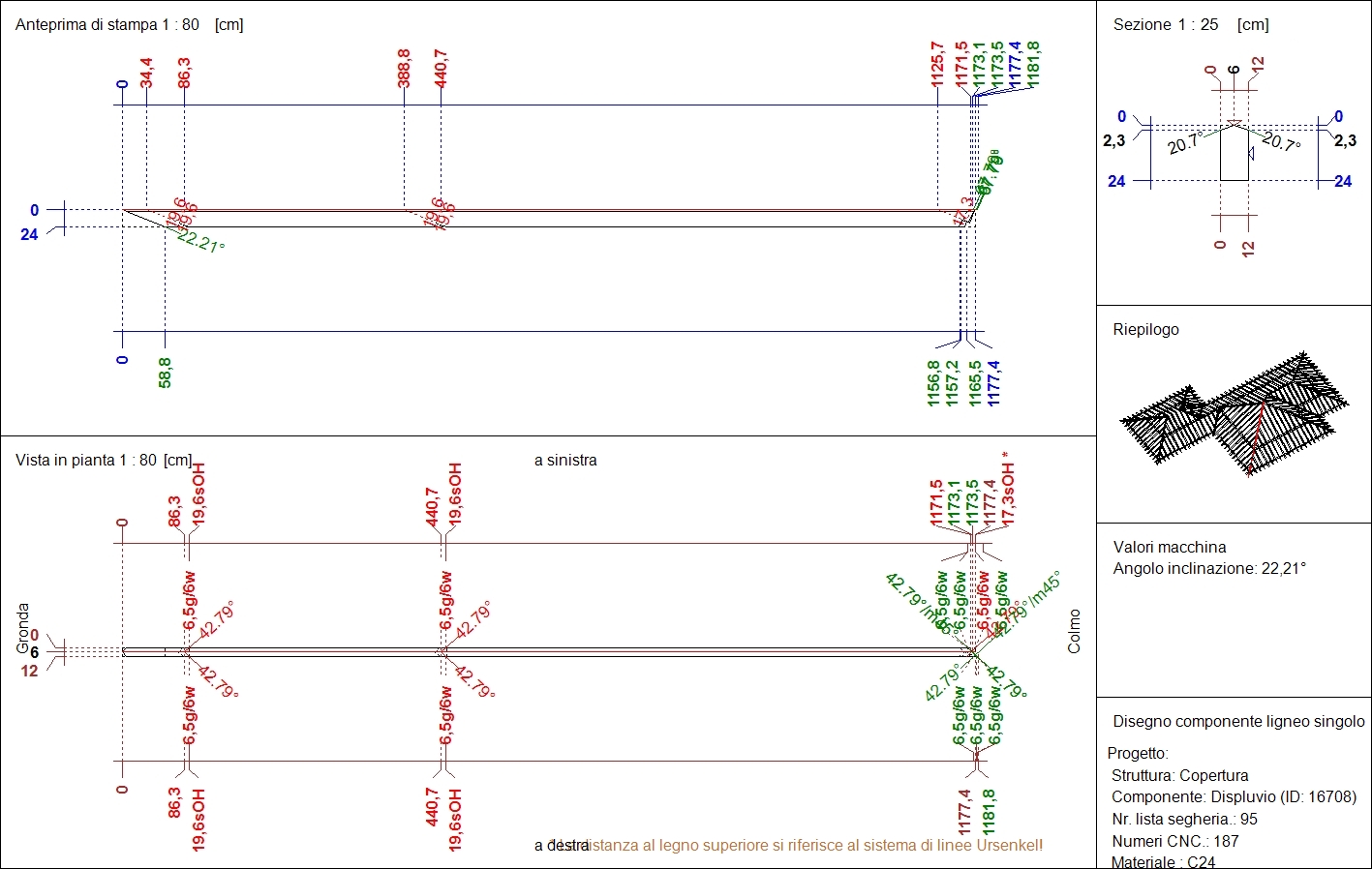

    W pełni automatyczne rysunki techniczne robocze, już zwymiarowane i opatrzone oznaczeniami, umożliwiające rozpoczęcie produkcji poszczególnych elementów konstrukcji szkieletowej do cięcia oraz profilu dachowego do montażu

  • Edytor drzwi/okien z różnymi opcjami zarządzania geometrią i powiązanymi opcjami

  • Automatyczne tworzenie pakietów dachowych
    z zarządzaniem łatami, deskami okapowymi/daszkowymi (podsufitką), izolacją, dachówkami i rynnami

  • Szczegółowe listy drewna stolarskiego dla całej konstrukcji szkieletowej, kulawki, obliczenia powierzchni dachowych i izolacyjnych dla stolarzy i tartaków
    Każdą listę można bezpośrednio wyeksportować do programu Microsoft Excel

  • Konfigurowalne katalogi dachówek i pakietów

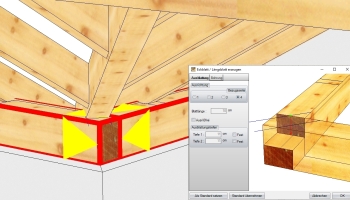

  • Łączenie i obróbka: Wydłuż/Skróć i Rozdziel/Połącz

  • Nadaje się do projektowania i produkcji dachów i innych konstrukcji drewnianych.

LigniKon Small, podstawowe oprogramowanie do projektowania i budowy dachów drewnianych

Kliknij tutaj, aby obejrzeć ulotkę

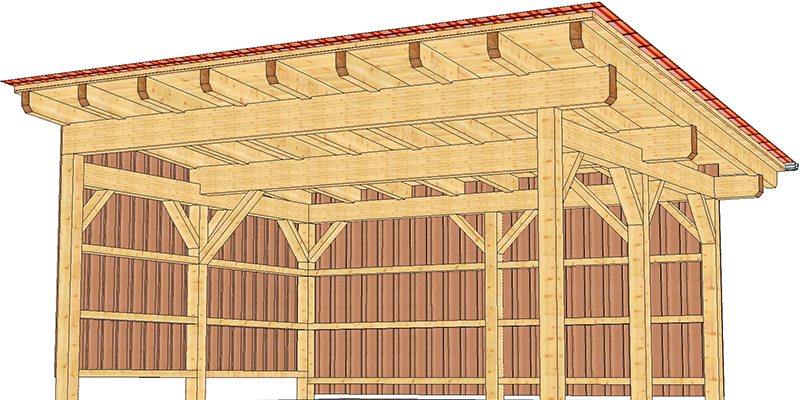

LigniKon Large

Wersja DUŻA zawiera wszystkie funkcje wersji MAŁEJ. Dlatego zaleca się zapoznanie się z nią przed kontynuowaniem, ponieważ poniżej podsumowano tylko dodatkowe funkcje.

  • Kreator do automatycznego tworzenia dodatkowych połaci prostopadłych (wstaw połać dobudowy)
    który umożliwia łatwe tworzenie przedłużeń dachu lub przecięcia nowych części dachu

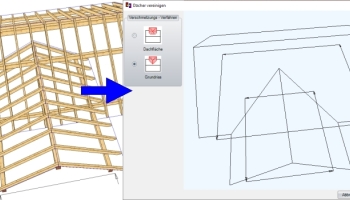

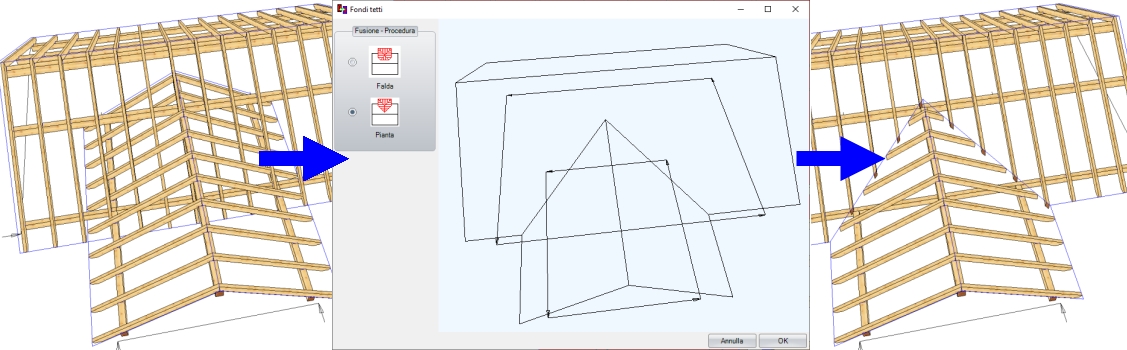

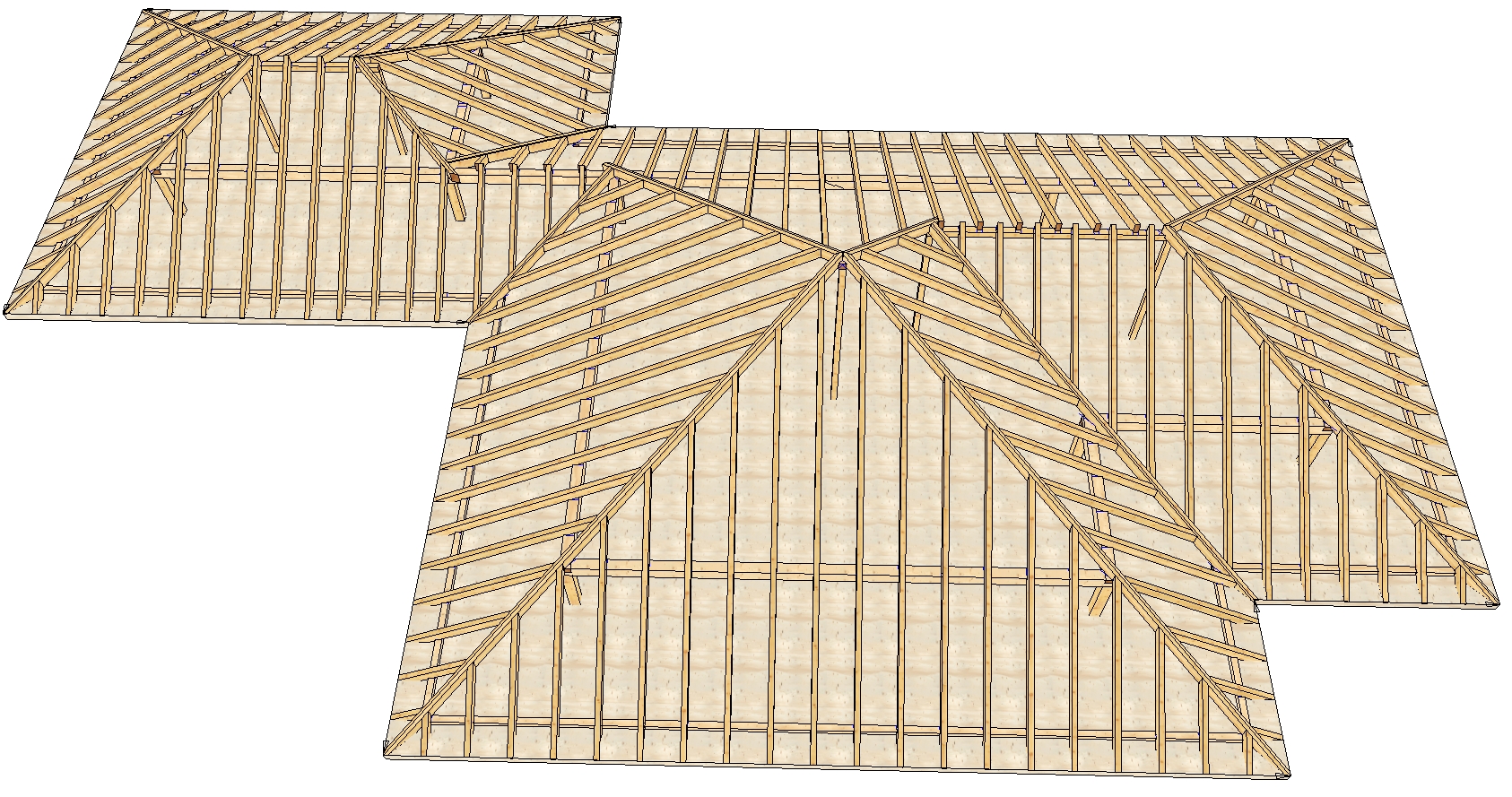

  • Łączenie wielu dachów w jeden za pomocą prostych kliknięć myszką i zgodnie z zasadami architektury i ciesielstwa

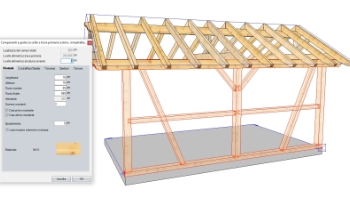

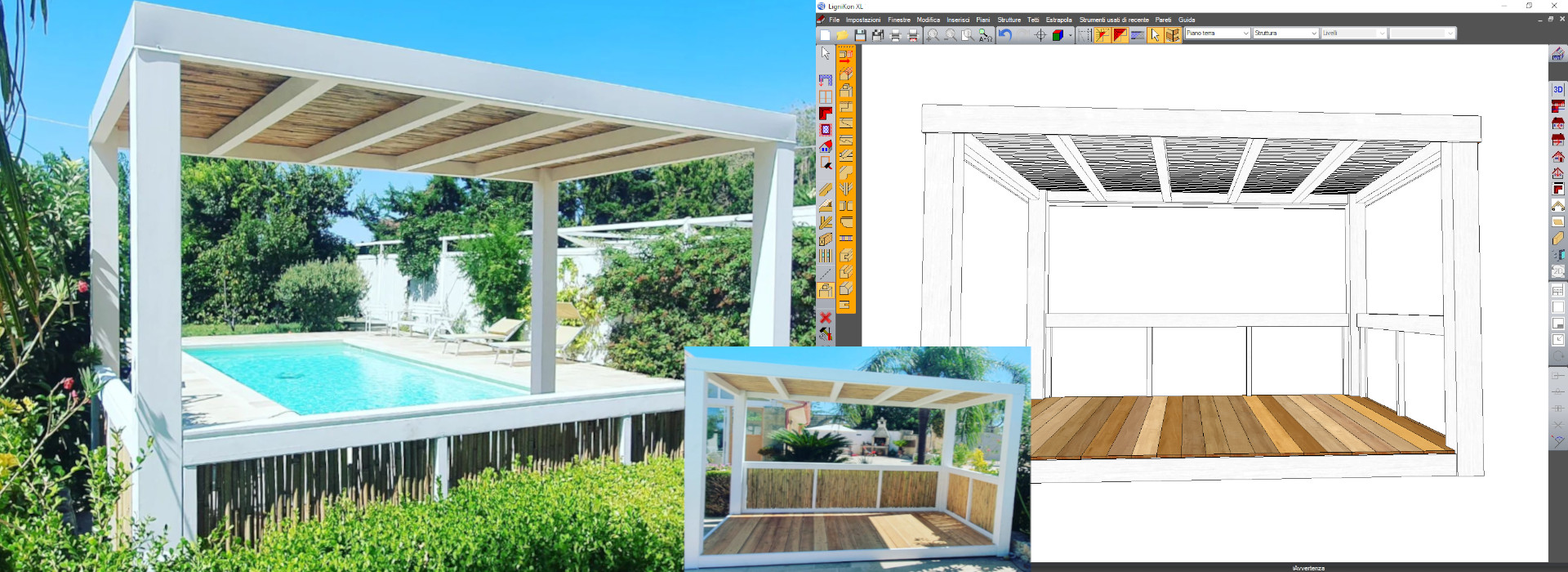

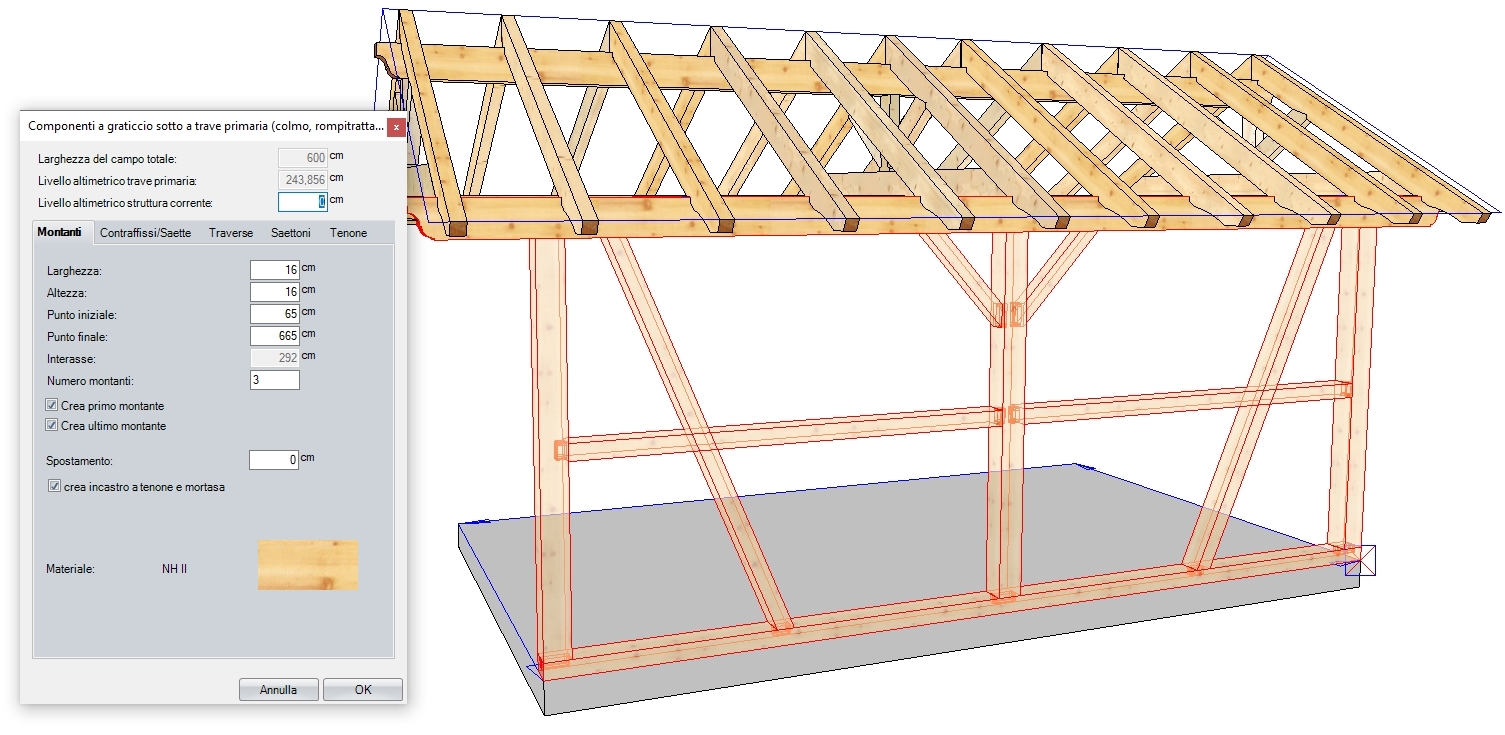

  • Dzięki narzędziu "Wstaw elementy drewniane pod elementem poziomym" można bardzo łatwo i szybko tworzyć pergole lub specjalne ściany szkieletowe. Wystarczą tylko trzy kliknięcia!
    Automatycznie generujesłup, stężenie, podwalina/rygiel, stężenie!

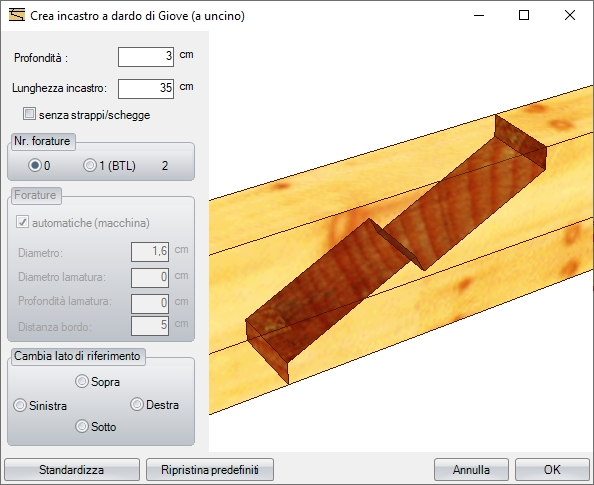

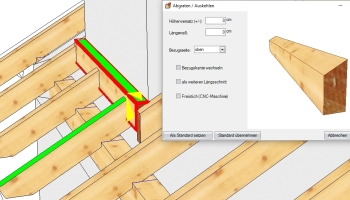

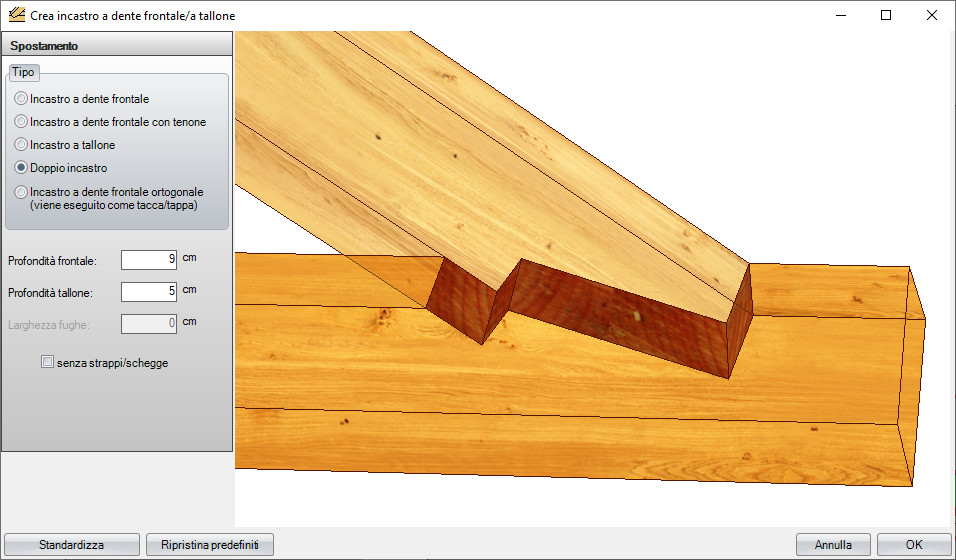

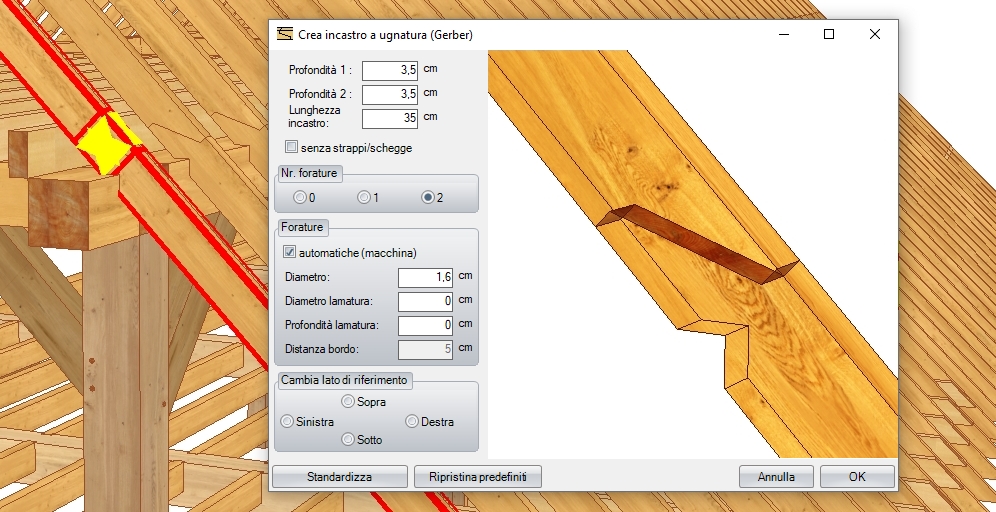

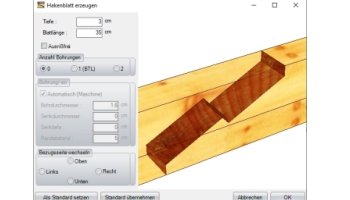

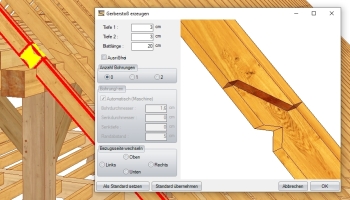

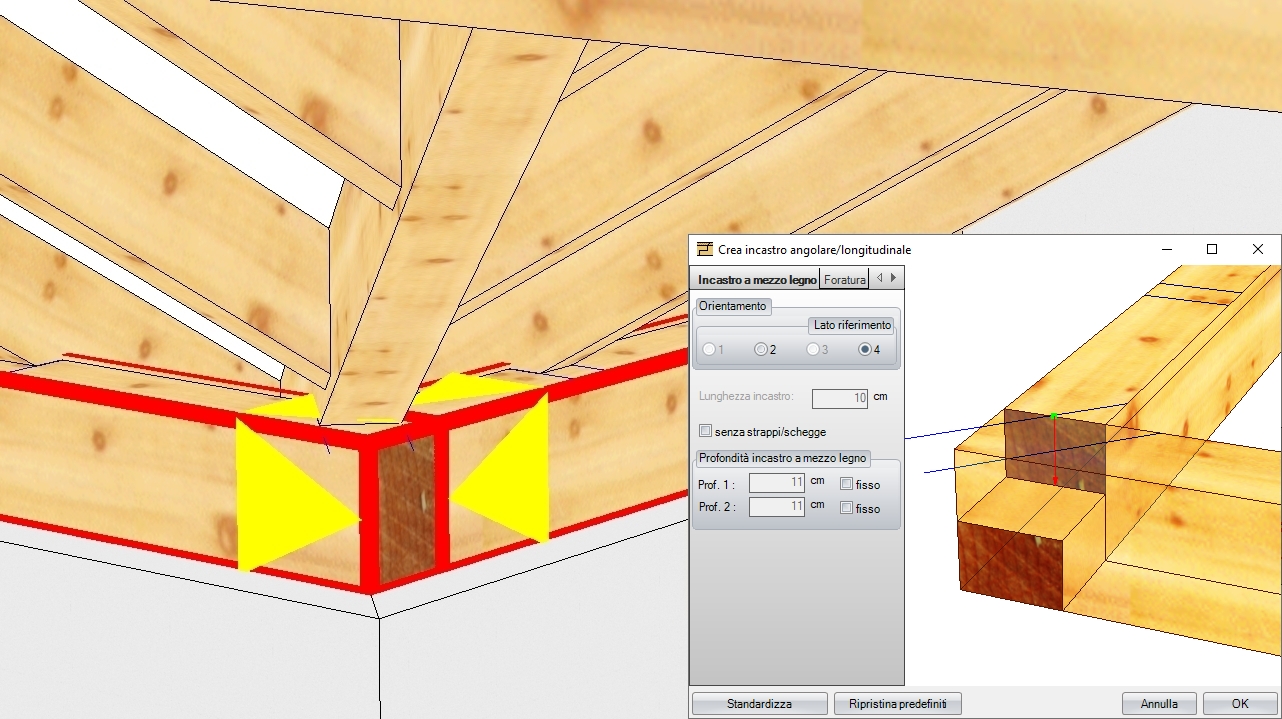

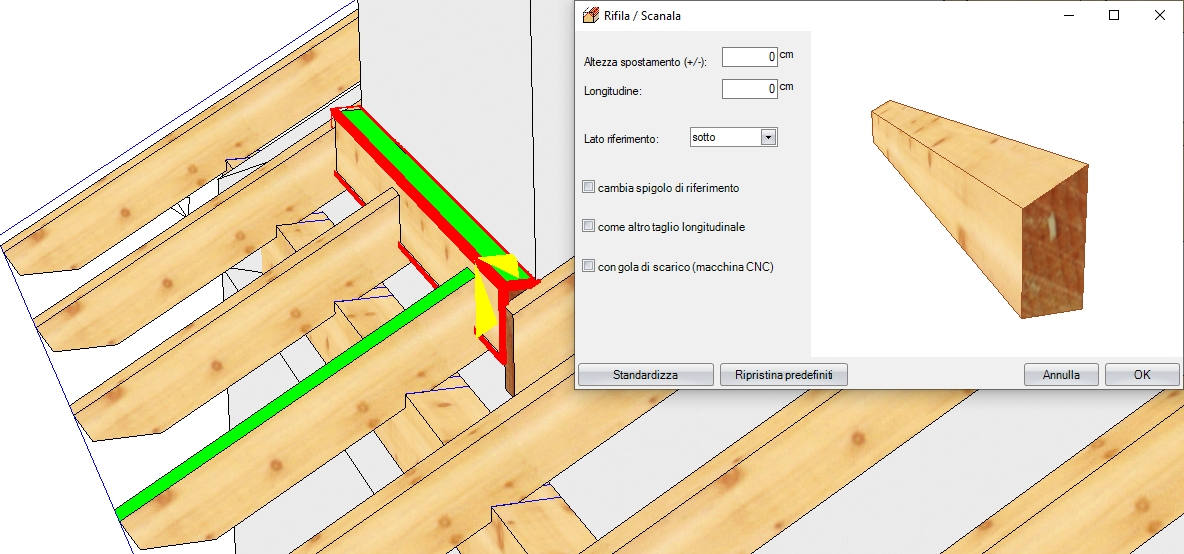

  • Łączenie i obróbka: Wykonaj ukosowanie/wyżłobienie, Klasyczne połączenia na pół zakładkę, Wykonaj połączenie Gerbera, Wykonaj połączenie na zakładkę wzdłużną ukośną, specjalne zacięcia i swobodne znakowanie

  • Specjalne zacięcia i Bezpłatne znakowanie

  • Różne rodzaje belek (klasyczne, o przekroju romboidalnym, eliptyczne, dwuteowe itp.)

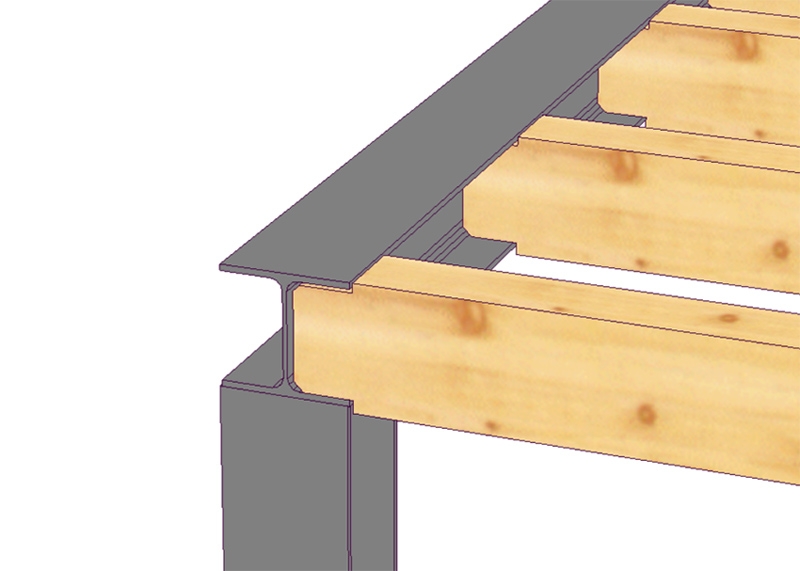

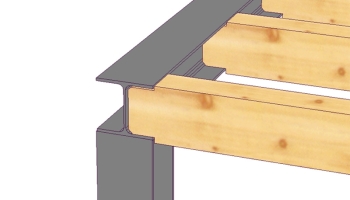

  • Duży wybór dźwigarów stalowych zgodnie z normą EN 10365 (DIN 1025/1026)

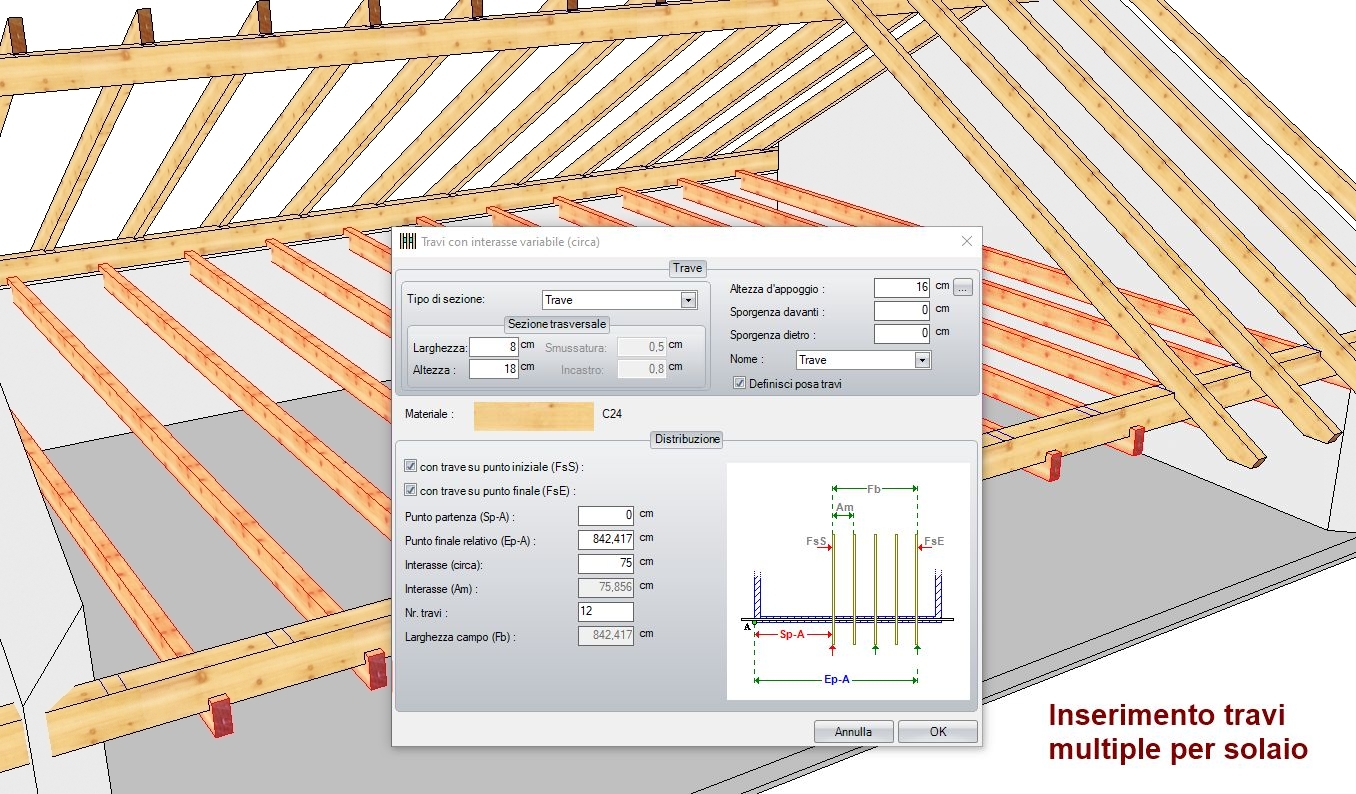

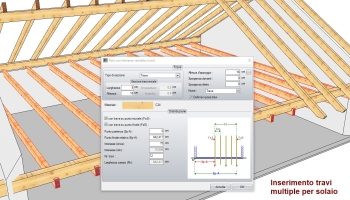

  • Wielokrotne rozmieszczanie belek, słupków, krokwi i kleszczy/jętki poprzez ustawienie automatycznie dostosowujących się (dynamicznych) lub stałych (wymuszonych) odległości między osiami

  • Krokiew podwieszona ukośna

  • Listy drewna/żelaza/dachówek

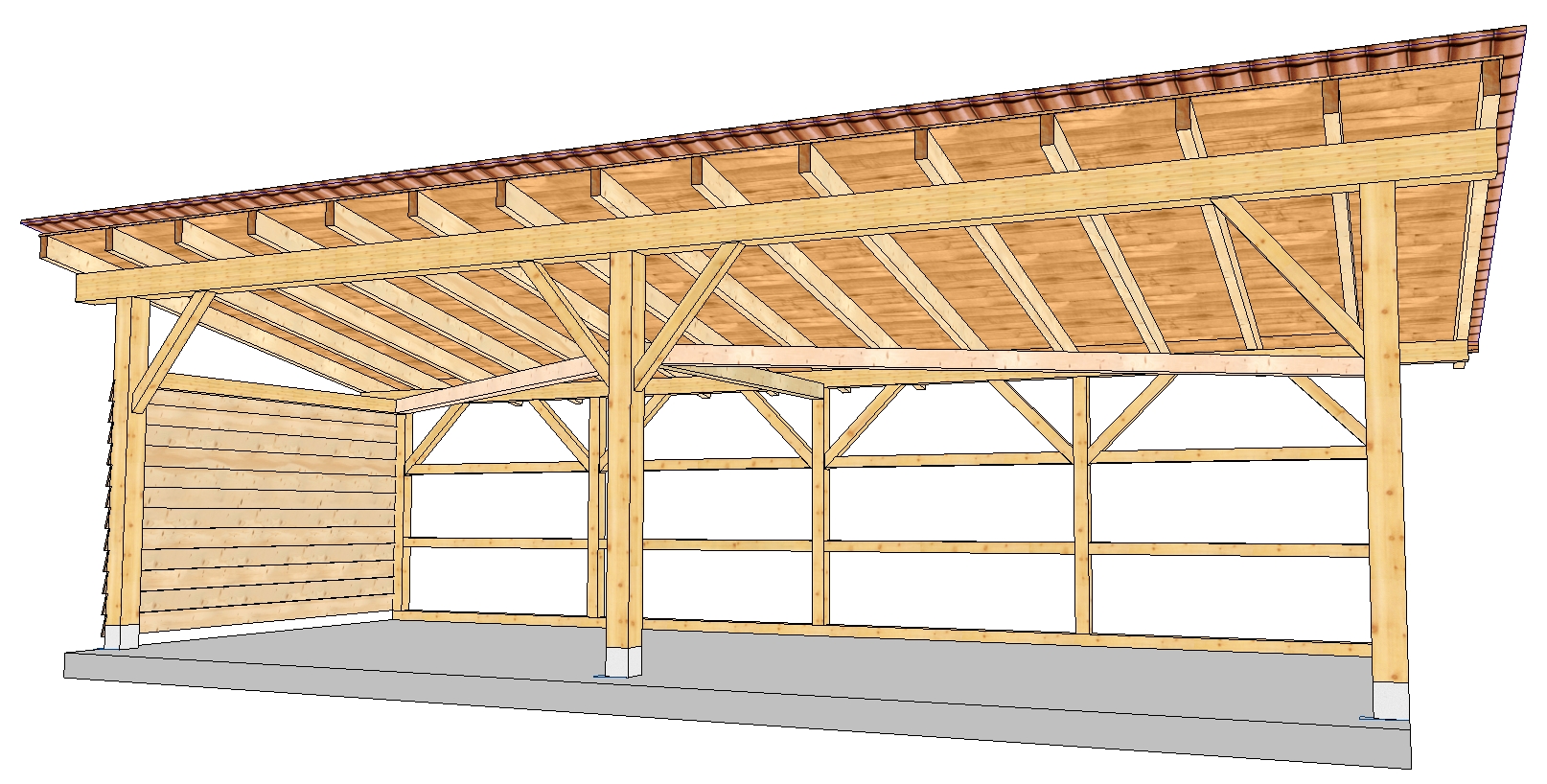

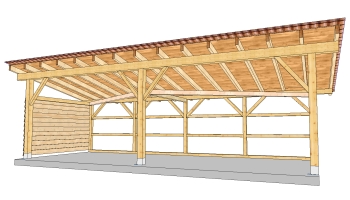

  • Nadaje się do projektowania i produkcji dachów, wiat samochodowych, pergoli, altan, drewnianych tarasów/werand z pokryciem, samonośnych konstrukcji drewnianych ze specjalnymi usztywnionymi ścianami szkieletowymi i innych konstrukcji drewnianych.

Kliknij tutaj, aby obejrzeć ulotkę

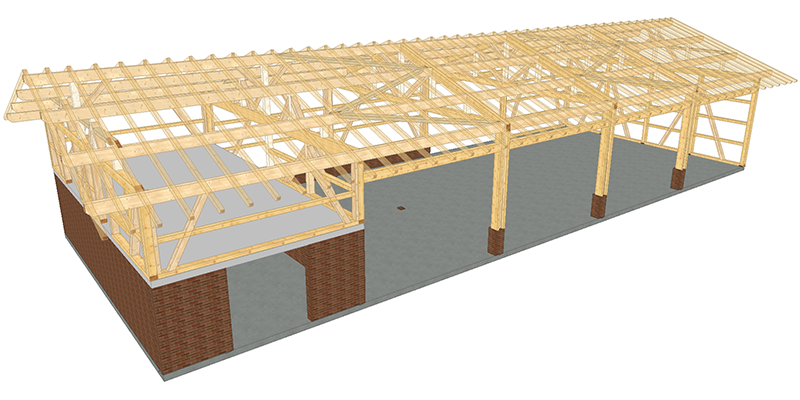

LigniKon XL

Wersja XL zawiera wszystkie funkcje wersji LARGE i SMALL. Dlatego zaleca się zapoznanie się z nimi przed kontynuowaniem, ponieważ poniżej podsumowano tylko dodatkowe funkcje.

  • Rysowanie bez ograniczeń obwodu

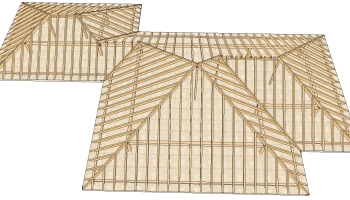

    W wersji XL można rysować plany pięter całkowicie dowolnie lub skorzystać z kreatora dachów. W obu przypadkach wynik będzie identyczny, ale dzięki swobodzie rysowania można tworzyć kształty planów bez ograniczeń.

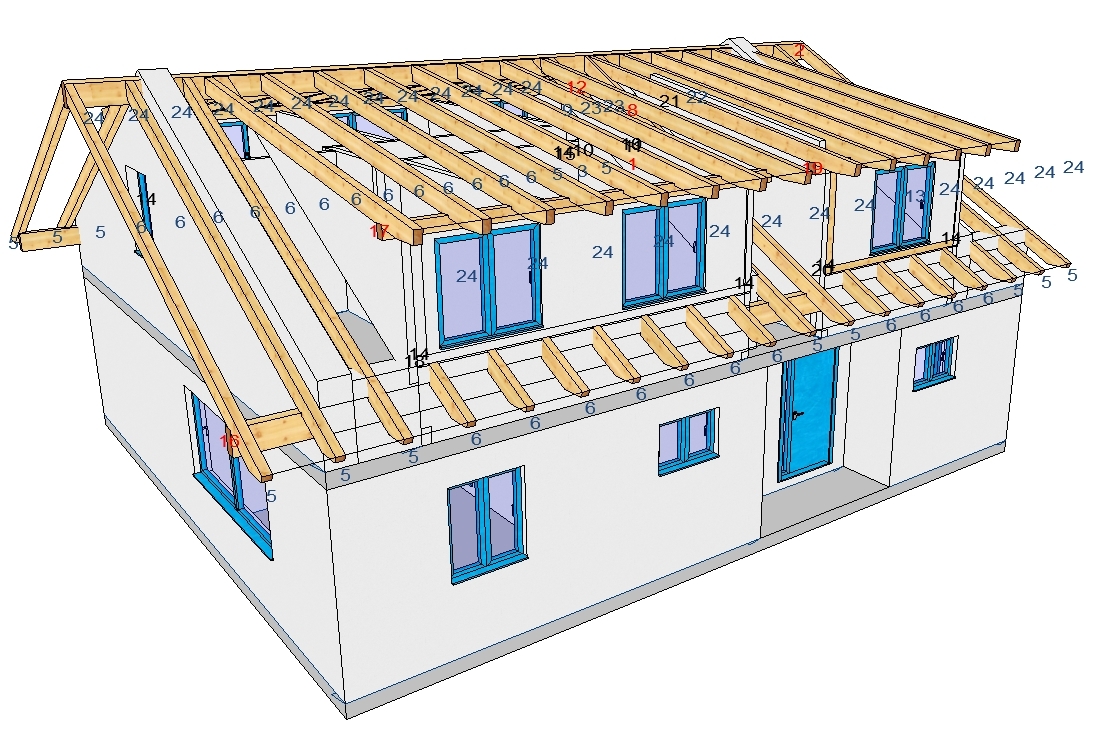

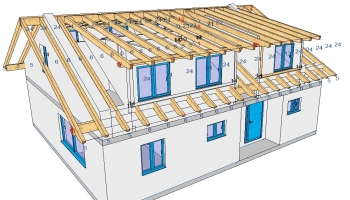

  • Automatyczne wymiarowanie i etykietowanie elementów na rysunkach technicznych i widokach automatycznych

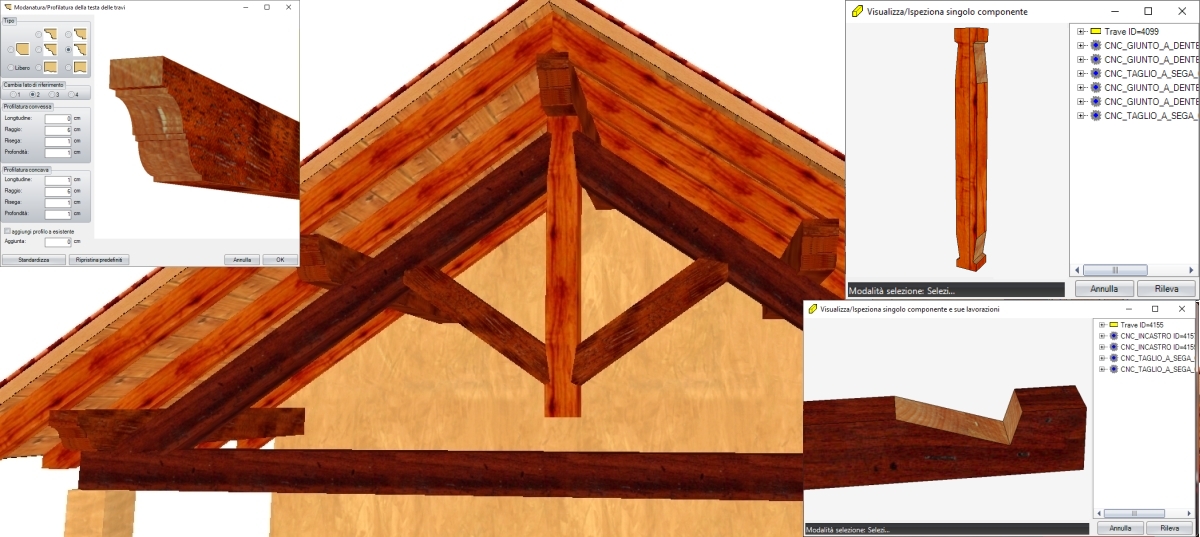

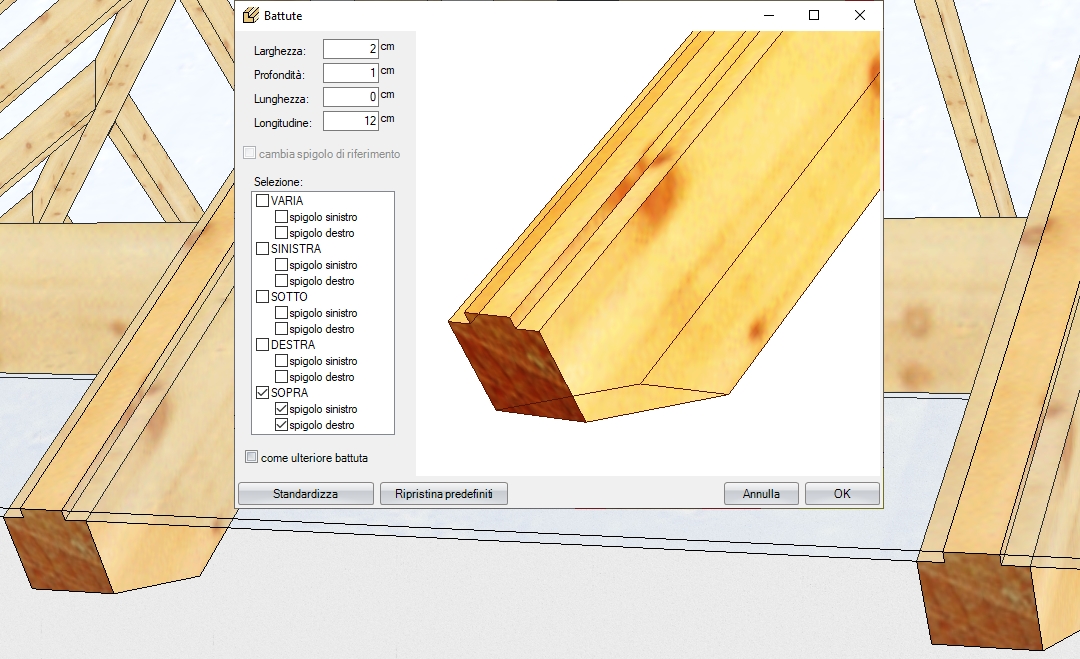

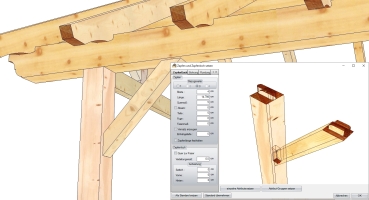

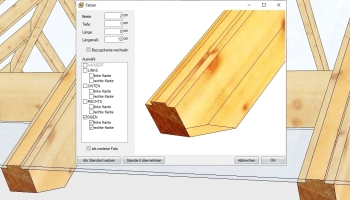

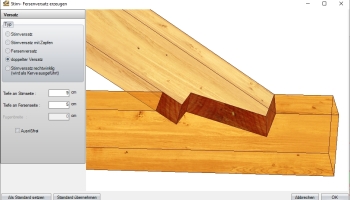

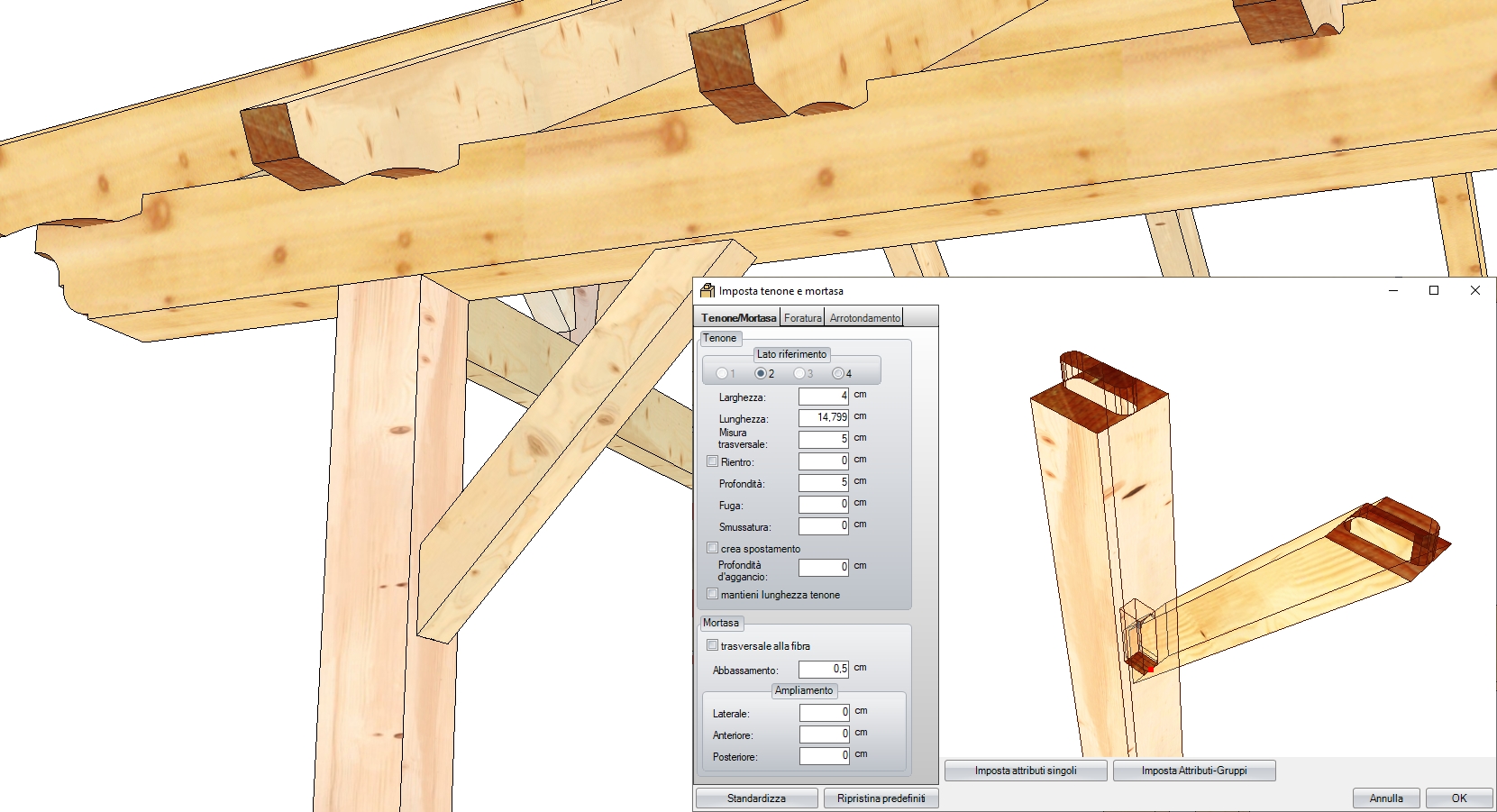

  • Łączenie i obróbka: Część czopowa i wpustowa, Połączenie na wrąb typowe dla kratownic, Profilowanie końców belek, Wpust, Przylgę, Fazowanie i Zwidlenie

  • Automatyczny krokwie nadbudowy do tworzenia typowej podwójnej konstrukcji dachowej (np. w celu zapewnienia odpowiedniej wentylacji dachu)

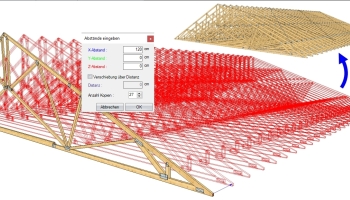

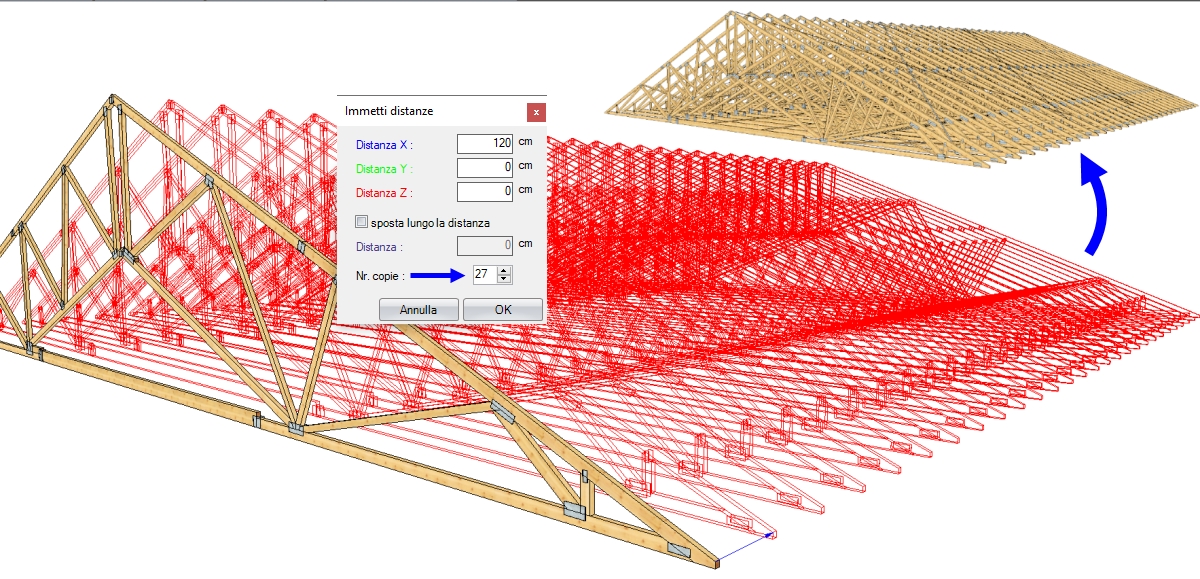

  • Narzędzia pomocnicze do kopiowania, przesuwania, obracania i odbijania komponentów i grup, zarówno za pomocą myszy, jak i numerycznie, na przykład w celu kopiowania całych kratownic lub dachów

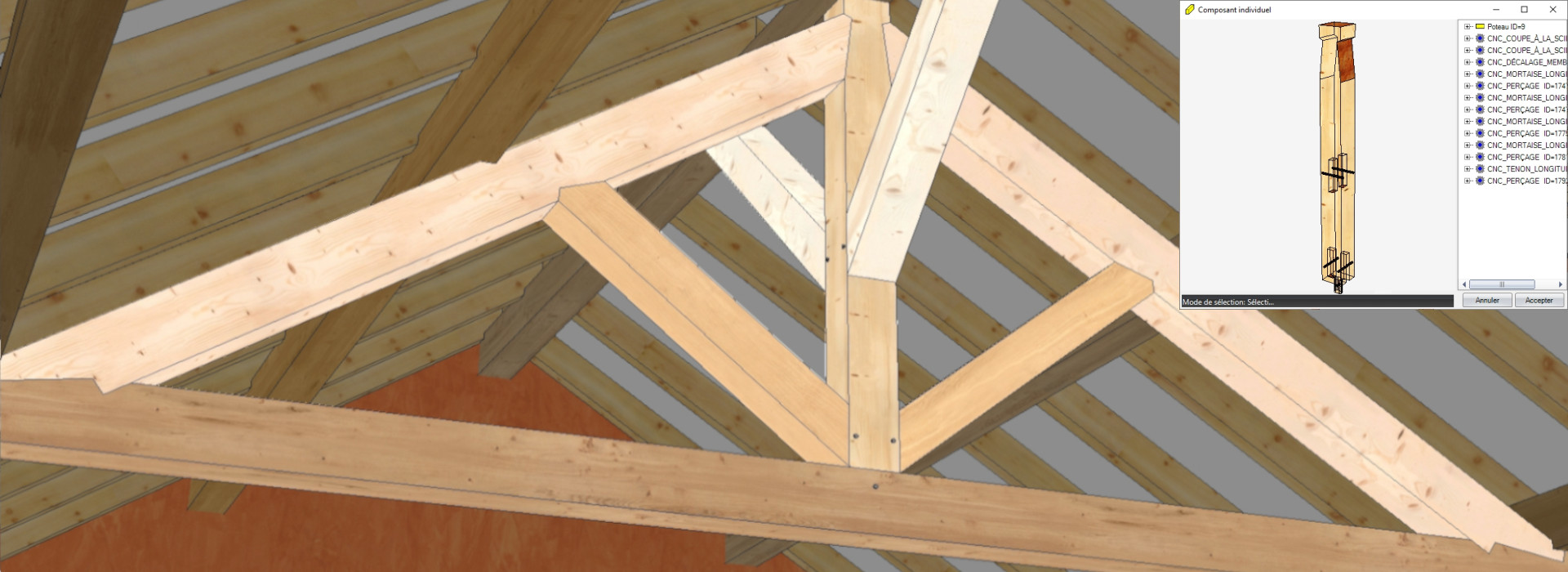

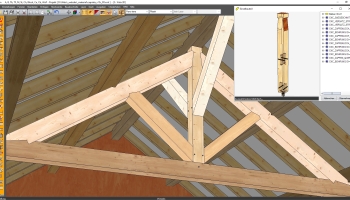

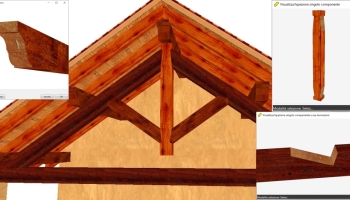

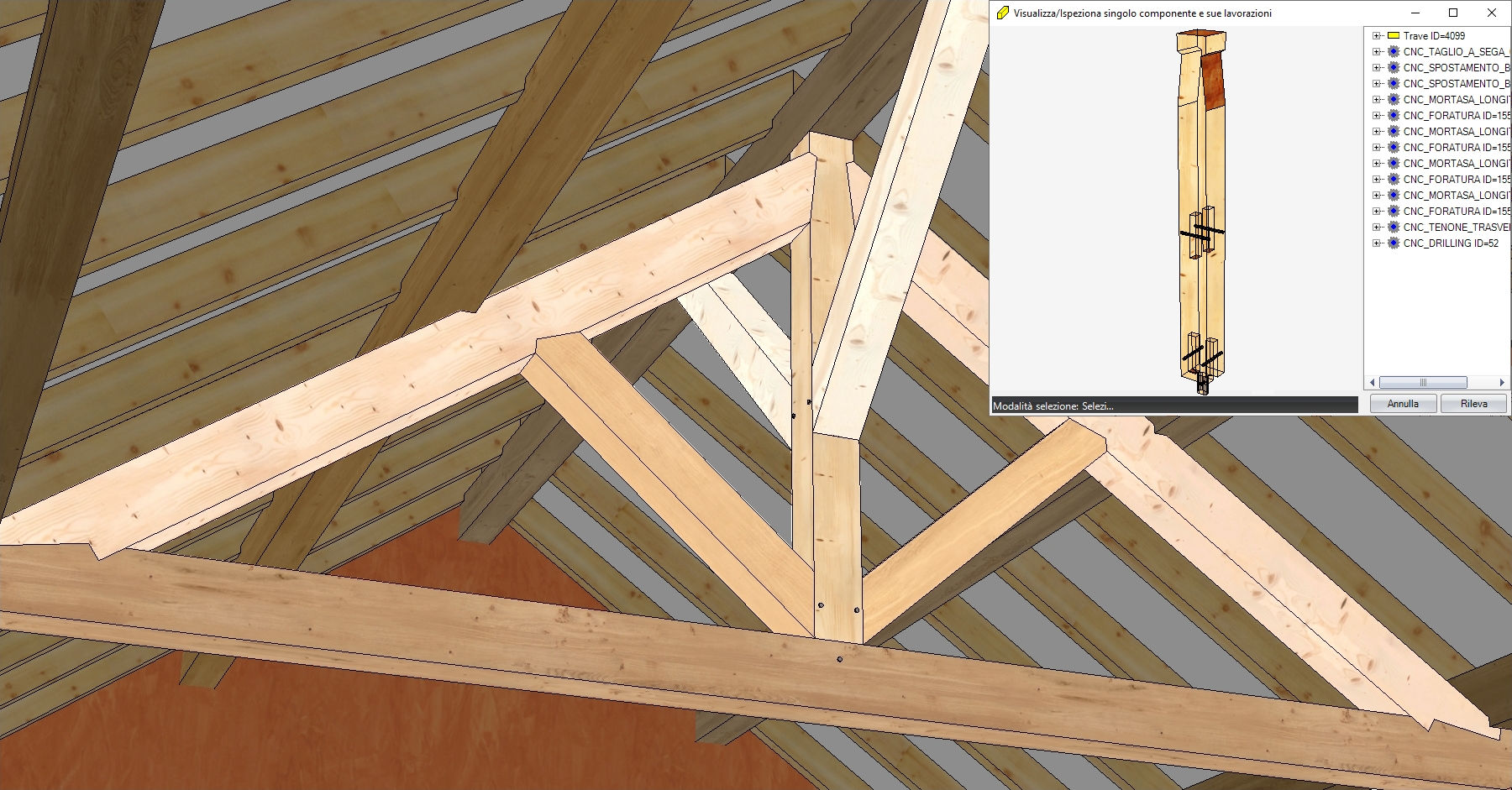

  • Rysunek swobodny kratownic

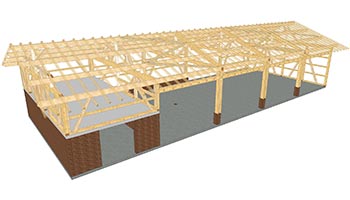

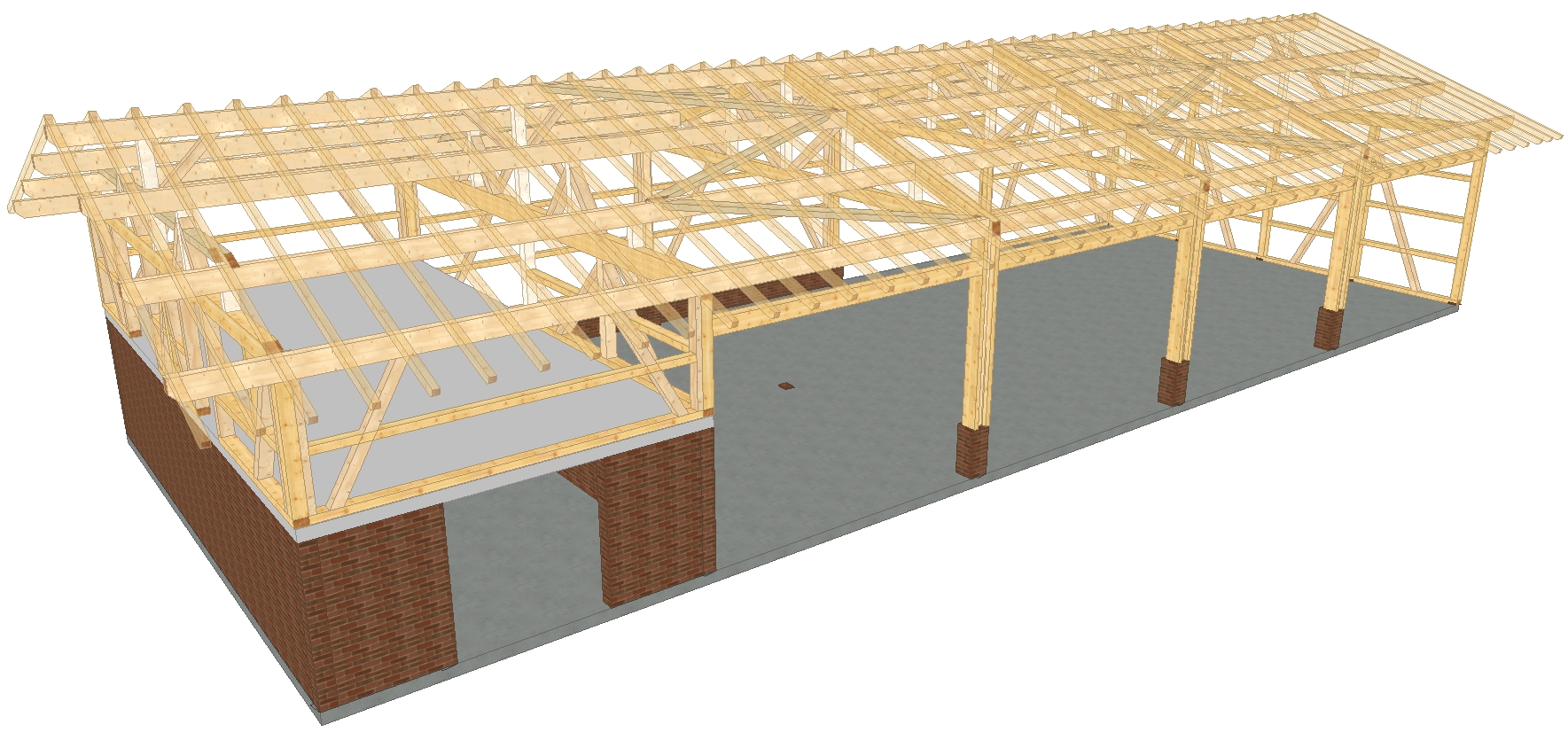

Nadaje się do projektowania i produkcji prostych i złożonych dachów (np. wielosegmentowych i krzyżujących się, z kratownicami itp.), wiat samochodowych, pergoli, altan, drewnianych tarasów/werand z kompletnym zadaszeniem, samonośnych konstrukcji drewnianych ze specjalnie usztywnionymi ścianami szkieletowymi, pawilonów, stajni, szop rolniczych, kratownic, innych konstrukcji drewnianych i/lub stalowych.

Kliknij tutaj, aby obejrzeć ulotkę
